Q-ロック内蔵マシンパレット(4面イケール油圧)

Name: Q-ロック内蔵マシンパレット(4面イケール油圧)
Brand: ナベヤ

Qロック内蔵油圧マシンパレット専用の4面イケールです。
基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
ユーザー様でワークに合った穴・溝加工を施し、Qロック内蔵マシンパレットの取付イケールとしてお使いください。

材質(イケール)FC250、(Qロックエレメント)SCM440 表面処理(Qロックエレメント)無電解メッキ熱処理(イケール)焼鈍、(Qロックエレメント)焼入HRC55 RoHS指令(10物質対応)対応内容量1個

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

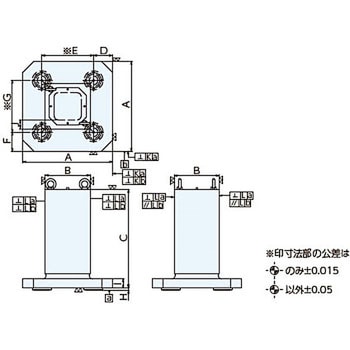

注文コード	品番選択解除 TBS04-20045Q TBS05-25055Q TBS06-30060Q	寸法A(mm) 選択解除 400 500 630	寸法B(mm) 選択解除 200.8 250.8 300.8	寸法C(mm) 選択解除 450 550 600	寸法D(mm) 選択解除 85 105 120	寸法E(mm) 選択解除 230 290 390	寸法F(mm) 選択解除 85 105 120	寸法G(mm) 選択解除 230 290 390	寸法H(mm) 選択解除 11.5 13	寸法I(mm) 選択解除 50	寸法J(mm) 選択解除 50	寸法K(mm) 選択解除 0.02/300	寸法L(mm) 選択解除 0.02/300	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
21377073	TBS04-20045Q	400	200.8	450	85	230	85	230	11.5	50	50	0.02/300	0.02/300	￥560,000	￥499,800	￥499,800	￥549,780 （税込）	46日以内出荷メーカー直送返品不可代引不可地域運賃
21377082	TBS05-25055Q	500	250.8	550	105	290	105	290	13	50	50	0.02/300	0.02/300	￥790,000	￥699,800	￥699,800	￥769,780 （税込）	46日以内出荷メーカー直送返品不可代引不可地域運賃
21377098	TBS06-30060Q	630	300.8	600	120	390	120	390	13	50	50	0.02/300	0.02/300	￥1,030,000	￥899,800	￥899,800	￥989,780 （税込）	46日以内出荷メーカー直送返品不可代引不可地域運賃
