Q-ロック内蔵2面イケール

Name: Q-ロック内蔵2面イケール
Brand: ナベヤ

プレート取付タイプの2面イケールです。
適合ブッシュとの組合せにより、プレートの位置決め、ロックがワンタッチでできます。
E-659P Q-ロック内蔵イケール用取付プレートを使用した場合の繰り返し位置決め精度は5μmです。

材質(本体)FC250、(Qロックエレメント)SCM440、(ハイトシリンダー)SCM420、(ラフガイド・下面ラフガイド)MCナイロン、(スペーサー)S45C 取付穴径(Φmm)18 RoHS指令(10物質対応)対応内容量1個

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

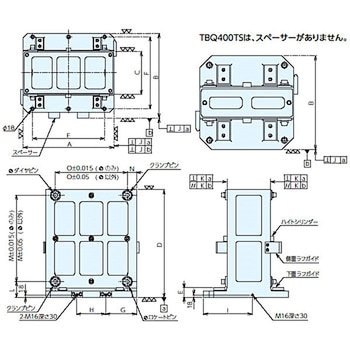

注文コード	品番選択解除 TBQ400TS TBQ500TS TBQ630TS	寸法A(mm) 選択解除 400 500 630	寸法B(mm) 選択解除 400 475 590	寸法C(mm) 選択解除 130 200 300	寸法D(mm) 選択解除 550 650 750	寸法E(mm) 選択解除 64 69	寸法F(mm) 選択解除 50 320 400	寸法G(mm) 選択解除 145 175 215	寸法H(mm) 選択解除 110 150 200	寸法I(mm) 選択解除 225 275 340	寸法J(mm) 選択解除 0.01/500	寸法K(mm) 選択解除 0.02/500	寸法L(mm) 選択解除 110 115	寸法M(mm) 選択解除 400 500 600	寸法N(mm) 選択解除 40 50 65	寸法O(mm) 選択解除 40 320 500	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
21377222	TBQ400TS	400	400	130	550	64	320	145	110	225	0.01/500	0.02/500	115	400	40	320	￥790,000	￥729,800	￥729,800	￥802,780 （税込）	46日以内出荷メーカー直送返品不可代引不可地域運賃
21377238	TBQ500TS	500	475	200	650	69	400	175	150	275	0.01/500	0.02/500	110	500	50	40	￥945,000	￥789,000	￥789,000	￥867,900 （税込）	46日以内出荷メーカー直送返品不可代引不可地域運賃
21377247	TBQ630TS	630	590	300	750	69	50	215	200	340	0.01/500	0.02/500	110	600	65	500	￥1,250,000	￥1,090,000	￥1,090,000	￥1,199,000 （税込）	46日以内出荷メーカー直送返品不可代引不可地域運賃
