Q-ロック内蔵2面イケール(サイド)

Name: Q-ロック内蔵2面イケール(サイド)
Brand: ナベヤ

プレート取付タイプのQロック内蔵ネジ式の2面イケールです。
適合ブッシュとの組み合わせによりプレートの位置決め、ロックがワンタッチです。
繰り返し位置決め精度は3μmです。

材質(イケール)FC250、(Qロックエレメント)SCM440、(ハイトシリンダー)SCM420 表面処理(Qロックエレメント)無電解メッキ、(ハイトシリンダー)黒染め熱処理(イケール)焼鈍、(Qロックエレメント・ハイトシリンダー)焼入HRC55 RoHS指令(10物質対応)対応内容量1個

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

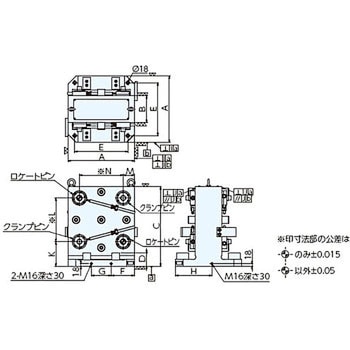

注文コード	品番選択解除 TBQS400TS TBQS500TS TBQS630TS	寸法A(mm) 選択解除 400 500 630	寸法B(mm) 選択解除 150 200	寸法C(mm) 選択解除 500 600 700	寸法D(mm) 選択解除 69 74 99	寸法E(mm) 選択解除 320 400 500	寸法F(mm) 選択解除 145 175 215	寸法G(mm) 選択解除 110 150 200	寸法H(mm) 選択解除 225 275 340	寸法I(mm) 選択解除 0.01/500	寸法J(mm) 選択解除 0.02/500	寸法K(mm) 選択解除 127.5 160 185	寸法L(mm) 選択解除 320 330 450	寸法M(mm) 選択解除 40 65 85	寸法N(mm) 選択解除 320 330 500	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
21377283	TBQS400TS	400	150	500	74	320	145	110	225	0.01/500	0.02/500	127.5	320	40	320	￥830,000	￥699,800	￥699,800	￥769,780 （税込）	46日以内出荷メーカー直送返品不可代引不可地域運賃
21377292	TBQS500TS	500	200	600	99	400	175	150	275	0.01/500	0.02/500	185	330	85	330	￥1,230,000	￥999,800	￥999,800	￥1,099,780 （税込）	46日以内出荷メーカー直送返品不可代引不可地域運賃
21377308	TBQS630TS	630	200	700	69	500	215	200	340	0.01/500	0.02/500	160	450	65	500	￥1,550,000	￥1,498,000	￥1,498,000	￥1,647,800 （税込）	46日以内出荷メーカー直送返品不可代引不可地域運賃
