レベリングエレメント BNVS

Name: レベリングエレメント BNVS
Brand: ナベヤ

ボルトはフレキシブル接続になっていますので、床面の傾斜を吸収することができます。
レベル調整機構と防振機能を備えたレベリングエレメントです。
対象とする振動周波数、機械の種類、重量に合わせて3種類のエレメントがあります。
対応周波数の低い順からP30W、P4、P0になっています。
プレス機、自動スタンピング機、ダイキャストマシンなどの防振に適しています。
BNVS(BNRS)…P0:防振プレートB0を使用
BNVS(BNRS)…P4:防振プレートB4を使用
BNVS(BNRS)…P30W:防振プレートB30Wを使用

材質(ケース)FC250、塗装、(防振プレート)NBR ねじピッチ並目 RoHS指令(10物質対応)対応内容量1個

注意

※ボルトは付属しておりませんので、レベリングねじ(BNVRBF)より選定してください。

お気に入りに追加

12件中 1～12件各品番毎の詳細は注文コードをクリックしてください

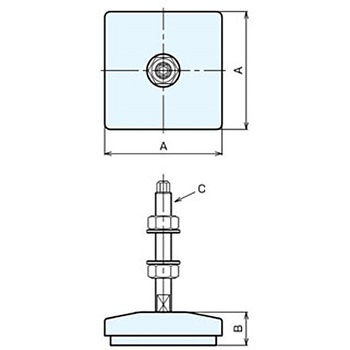

注文コード	品番選択解除 BNVS050P0 BNVS050P4 BNVS050P30W BNVS080P0 BNVS080P4 BNVS080P30W BNVS110P0 BNVS110P4 BNVS110P30W BNVS150P0 BNVS150P4 BNVS150P30W	質量(kg) 選択解除 0.5 1.0 1.5 2.5	寸法A(mm) 選択解除 60 85 123 147	許容荷重(kN) 選択解除 0.7 1.5 1.6 2.0 4.0 4.5 5.5 7.0 10.0 12.0 18.0 22.5	寸法B(mm) 選択解除 22 24 25 27 30 32 35	寸法C 選択解除 M10×1.5 M12×1.75 M16×2.0 M20×2.5	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
21410357	BNVS050P4	0.5	60	1.5	22	M10×1.5	￥4,070	￥3,798	￥3,798	￥4,178 （税込）	47日以内出荷返品不可
21410366	BNVS080P4	1.0	85	4.5	24	M12×1.75	￥7,400	￥5,998	￥5,998	￥6,598 （税込）	47日以内出荷返品不可
21410375	BNVS110P4	1.5	123	10.0	27	M16×2.0	￥11,600	￥9,698	￥9,698	￥10,668 （税込）	47日以内出荷返品不可
21410384	BNVS150P4	2.5	147	18.0	32	M20×2.5	￥19,800	￥17,980	￥17,980	￥19,778 （税込）	47日以内出荷返品不可
21410393	BNVS050P0	0.5	60	2.0	22	M10×1.5	￥4,070	￥3,798	￥3,798	￥4,178 （税込）	47日以内出荷返品不可
21410402	BNVS080P0	1.0	85	5.5	24	M12×1.75	￥7,400	￥5,998	￥5,998	￥6,598 （税込）	47日以内出荷返品不可
21410418	BNVS110P0	1.5	123	12.0	27	M16×2.0	￥11,600	￥9,698	￥9,698	￥10,668 （税込）	47日以内出荷返品不可
21410427	BNVS150P0	2.5	147	22.5	32	M20×2.5	￥19,800	￥17,980	￥17,980	￥19,778 （税込）	47日以内出荷返品不可
21410436	BNVS050P30W	0.5	60	0.7	25	M10×1.5	￥4,070	￥3,798	￥3,798	￥4,178 （税込）	47日以内出荷
21410445	BNVS080P30W	1.0	85	1.6	27	M12×1.75	￥7,400	￥5,998	￥5,998	￥6,598 （税込）	47日以内出荷
21410454	BNVS110P30W	1.5	123	4.0	30	M16×2.0	￥11,600	￥9,698	￥9,698	￥10,668 （税込）	47日以内出荷
21410463	BNVS150P30W	2.5	147	7.0	35	M20×2.5	￥19,800	￥17,980	￥17,980	￥19,778 （税込）	47日以内出荷
