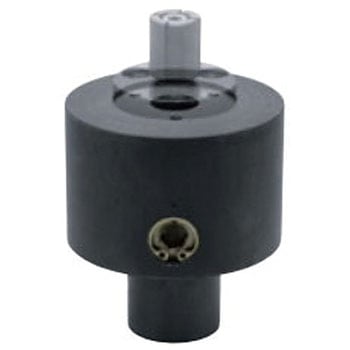

サイドロックアダプター旋盤用

MBID02～MBID08IDクランプの旋盤用アダプターとしてご使用ください。
ドライブスクリューをレンチで回す事でシリンダーが上下にストロークしますので、MBIDIDクランプのテーパーボルトも同時にストロークし、口金が拡張します。
本体側面からクランプ、アンクランプを操作しますので、ワークの止まり穴を利用したクランプに有効です。
ワーク内径：Φ4.1～Φ20までのMBIDIDクランプに対応しております。
ワーク内径：Φ17.8～Φ53.3には、MBSID-LサイドロックIDクランプをご使用ください

硬度(シリンダー)HRC40～45 硬度(ドライブスクリュー)HRC48～52 材質(シリンダー)S17C 材質(ドライブスクリュー)SCM435 材質(本体)SUM24L 表面処理(シリンダー)PTFEコーティング表面処理(ドライブスクリュー)PTFEコーティング表面処理(本体)四三酸化鉄皮膜内容量1個

お気に入りに追加

4件中 1～4件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 MBSLAL02 MBSLAL04 MBSLAL06 MBSLAL08	寸法d(Φmm) 選択解除 20+0.05 29.72+0.05 31.5+0.05 37.5+0.05	寸法Dp(Φmm) 選択解除 13.7 21 23.1 29	寸法M(mm) 選択解除 M2×0.4 M4×0.7 M6×1 M8×1.25	質量(g) 選択解除 795 800 802 807	寸法M1(mm) 選択解除 M2×0.4 M3×0.5	許容締付トルク(N・m) 選択解除 5.7 20.5 42 55	クランプ力(kN) 選択解除 1.1 4.2 8.4 11	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
21553342	MBSLAL02	20+0.05	13.7	M2×0.4	807	M2×0.4	5.7	1.1	￥22,500	￥21,825	￥21,825	￥24,008 （税込）	4日以内出荷返品不可
21553358	MBSLAL04	29.72+0.05	21	M4×0.7	802	M3×0.5	20.5	4.2	￥22,500	￥21,825	￥21,825	￥24,008 （税込）	4日以内出荷返品不可
21553367	MBSLAL06	31.5+0.05	23.1	M6×1	800	M3×0.5	42	8.4	￥22,500	￥21,825	￥21,825	￥24,008 （税込）	4日以内出荷返品不可
21553376	MBSLAL08	37.5+0.05	29	M8×1.25	795	M3×0.5	55	11	￥22,500	￥21,825	￥21,825	￥24,008 （税込）	4日以内出荷返品不可
