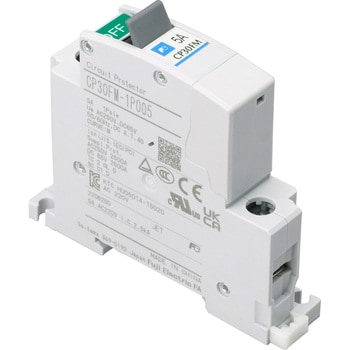

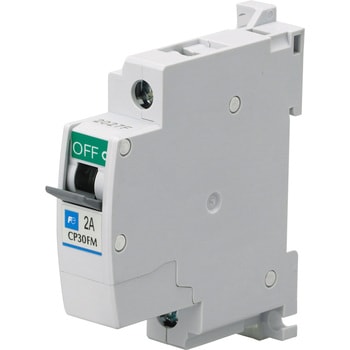

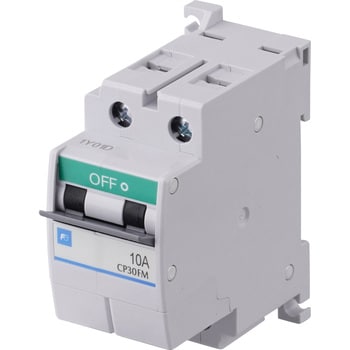

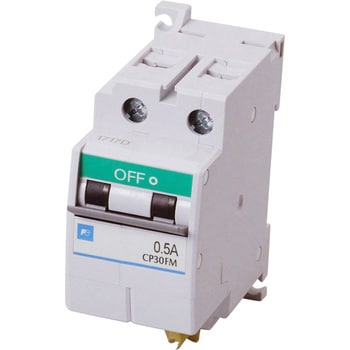

サーキットプロテクタ CP30Fシリーズ
国内外規格に適合したサーキットプロテクタ。端子カバー不要でフィンガープロテクション(IO20相当)構造
幅1極あたり17.5mmと薄型。AC/DC両用。補助回路の端子配列変更による配線作業性の向上。
AC・DC両用ですから在庫数量・スペースを削減します。またAC、DCの誤手配がなく管理が容易です。
幅が1極辺り17.5mmと超薄形です。従来品に比べ占有スペースを30%も削減しました。
トリップ表示が付いているので、自動遮断した時一目で判ります。
- 用途
- 各種制御盤の制御回路及び機器の保護
- 取付方式

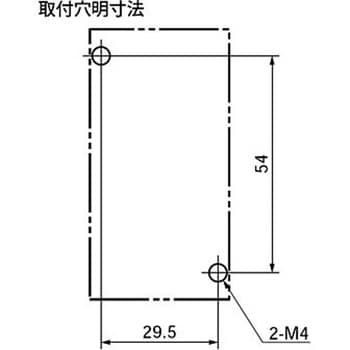

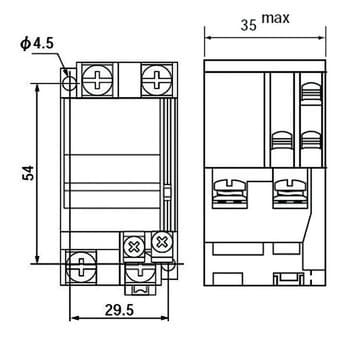

- (表面形)M4ねじ、IEC35mmレール両用
- 規格
- JIS、電気用品安全法、海外規格：IEC、CEマーク、TUV、UL、CSA、GB、KC
- 接続
- ねじ端子接続
- 基準周囲温度(℃)
- 40
- 開閉寿命(回)
- 10000以上開閉(定格電流通電)
- 形名
- CP30F形
- 動作周囲温度(℃)
- -10～60(保管周囲温度-40～60)ただし氷結しないこと
- 許容相対湿度(%)
- 45～85
- 保護方式
- 流体電磁式
- フレーム(AF)
- 30
- 抵抗負荷(A)
- AC125V：5、AC250V：3、DC30V：4、DC60V：1
- 内容量
- 1個
全24種類を絞り込む
定格電流(A)
極数
定格電圧(V)
質量(g)
遮断 の新着商品
カテゴリ
商品レビュー
2025-08-04
用途: 機械制御盤修理
機械の制御盤修理に使ってます。
メーカー品なので、全く問題ありません。
対象商品 : 26599992
2019-09-05
用途: 機器保護用
AC/DCどちらでも接続出来るため、この商品を選びました。
(現在DCで、ホット側のみ接続)
薄くてスペースを取らないため、非常に有効に利用しています。
動作電流の選択肢も多くて、便利な商品だと思います。
