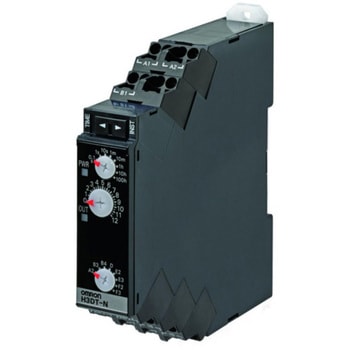

マルチタイマ H3DT-N/-L

(3件のレビュー)

時間レンジ、動作モードマルチタイマ。
プッシュインPlus端子台タイプ。
Nタイプは、8動作、Lタイプは拡張8動作可能。
DINレール取付タイプ。

耐電圧

AC2900V 50/60Hz 1min(充電金属部と操作部)
AC2000V 50/60Hz 1min(制御出力と操作回路間)
AC1000V 50/60Hz 1min(非連続接点間)

安全規格

cULus：UL 508/CSA C22.2 No.14
EN 61812-1：汚染度2/過電圧CategoryⅢ
CCC：汚染度2/過電圧CategoryⅡ GB 14048.5
LR：Category ENV1.2

EMC規格

(EMI) EN 61812-1
放射妨害電界強度 EN 55011 class B
雑音端子電圧 EN 55011 class B
高調波電流 EN 61000-3-2
電圧変動、フリッカ EN 61000-3-3
(EMS) EN 61812-1
静電気放電イミュニティ EN 61000-4-2
電界強度イミュニティ EN 61000-4-3
バーストノイズイミュニティ EN 61000-4-4
サージイミュニティ EN 61000-4-5
伝導性ノイズイミュニティ EN 61000-4-6
電圧ディップ/電断イミュニティ EN 61000-4-11

質量(g)約100 使用温度範囲(℃)-20～+60(ただし、氷結しないこと) 保護構造IP30(端子部はIP20) 時間仕様(時間レンジ：セット時間範囲)0.1s：0.1～1.2s、1s：1～12s、10s：10s～120s、1min：1～12min、10min：10～120min、1h：1～12h、10h：10～120h、100h：100～1200h 定格絶縁電圧(V)AC250 定格電源電圧AC24～240V 50/60 Hz DC24～240V リップル20%以下入力信号スタート絶縁抵抗(MΩ)100以上(DC500Vメガにて) 電圧の影響±0.5%(最大目盛時間に対する割合)以下(1.2sレンジでは±0.5%±10ms以下) 耐振動(耐久)10～55Hz 片振幅0.75mm 3方向各2h 耐衝撃(耐久)1000m/s² 6方向各3回使用周囲湿度25～85% 保存温度範囲(℃)-40～+70(ただし、氷結しないこと) 耐ノイズノイズシミュレータによる方形波ノイズ(パルス幅 100ns/1μs立ち上がり1ns)±1.5kV 温度の影響±2%(最大目盛時間に対する割合)以下(1.2sレンジでは±2%±10ms以下) 電源リセット最小電源開放時間 0.1s 復帰電圧定格電圧の10%以下動作時間のばらつき±1%(最大目盛時間に対する割合)以下(1.2sレンジでは±1%±10ms以下) インパルス電圧(V)5k(電源端子間)、7.4k(導電部端子と操作部) 静電気耐力4kV(誤動作)、8kV(破壊) 耐振動(誤動作)10～55Hz 片振幅0.5mm 3方向各10min 耐衝撃(誤動作)100m/s² 6方向各3回セット誤差±10%(最大目盛時間に対する割合)±0.05s以下許容電圧変動定格電圧の85%～110% 最大目盛12 機械的寿命1000万回以上(無負荷、開閉ひん度1800回/h) 外部接続プッシュインPlus端子台電気的寿命10万回以上(AC250V、5A、抵抗負荷、開閉ひん度360回/h) 内容量1個

注意

※電源電圧をDC24Vで使用時は、約0.5Aの突入電流がありますので、センサなどの無接点出力でタイマ本体の電源を開閉するときは注意が必要です。

お気に入りに追加

4件中 1～4件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 H3DT-L1 AC/DC24-240 H3DT-L2 AC/DC24-240 H3DT-N1 AC/DC24-240 H3DT-N2 AC/DC24-240	電源電圧(V) 選択解除 AC/DC24～240(50/60Hz)	出力方式選択解除リレー1c リレー2c	入力方式選択解除電圧入力	入力電圧(V) 選択解除 Hレベル：AC/DC20.4～264、Lレベル：AC/DC0～2.4	機能選択解除入力機能(スタート)：計時スタート機能出力機能(制御出力)：ダイヤルセット値に達したとき動作モードに応じた出力	取付方式選択解除 DINレール取付	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
24408563	H3DT-L1 AC/DC24-240	AC/DC24～240(50/60Hz)	リレー1c	電圧入力	Hレベル：AC/DC20.4～264、Lレベル：AC/DC0～2.4	入力機能(スタート)：計時スタート機能出力機能(制御出力)：ダイヤルセット値に達したとき動作モードに応じた出力	DINレール取付	￥7,600	￥5,598	￥5,598	￥6,158 （税込）	当日出荷
24408572	H3DT-L2 AC/DC24-240	AC/DC24～240(50/60Hz)	リレー2c	電圧入力	Hレベル：AC/DC20.4～264、Lレベル：AC/DC0～2.4	入力機能(スタート)：計時スタート機能出力機能(制御出力)：ダイヤルセット値に達したとき動作モードに応じた出力	DINレール取付	￥8,400	￥6,998	￥6,998	￥7,698 （税込）	当日出荷
24408588	H3DT-N1 AC/DC24-240	AC/DC24～240(50/60Hz)	リレー1c	電圧入力	Hレベル：AC/DC20.4～264、Lレベル：AC/DC0～2.4	入力機能(スタート)：計時スタート機能出力機能(制御出力)：ダイヤルセット値に達したとき動作モードに応じた出力	DINレール取付	￥7,600	￥5,598	￥5,598	￥6,158 （税込）	欠品中
24408597	H3DT-N2 AC/DC24-240	AC/DC24～240(50/60Hz)	リレー2c	電圧入力	Hレベル：AC/DC20.4～264、Lレベル：AC/DC0～2.4	入力機能(スタート)：計時スタート機能出力機能(制御出力)：ダイヤルセット値に達したとき動作モードに応じた出力	DINレール取付	￥8,400	￥6,998	￥6,998	￥7,698 （税込）	当日出荷

お気に入りに追加

各品番毎の詳細は注文コードをクリックしてください

制御機器・PLC・リレーの新着商品

強力サビ止めあかさび 3L ロックペイント税込￥26,378 ￥23,980

強力サビ止めホワイト 1．6L ロックペイント税込￥25,278 ￥22,980

デジタル指示調節計 C15TV～ azbil(山武) 税込￥20,878～￥18,980～ (1)

変換コネクタH・BNC-BNC トーコネ(東洋コネクター) 税込￥1,868～￥1,698～

パワーアンプ三菱電機税込￥31,878～￥28,980～

温度調節器(デジタル調節計)プログラムタイプ E5EC-T omron(オムロン) 税込￥35,178～￥31,980～

デジタル指示調節計 C15TR～ azbil(山武) 税込￥19,778～￥17,980～ (1)

強力サビ止めグレー 3L ロックペイント税込￥26,378 ￥23,980

ヒータ用ソリッドステート・コンタクタ G3PE omron(オムロン) 税込￥8,798～￥7,998～ (1)

温度センサ(汎用タイプ) E52 omron(オムロン) 税込￥3,518～￥3,198～ (9)

タイムスイッチ Panasonic(パナソニック) 税込￥18,678 ￥16,980

強力サビ止めホワイト 0．7L ロックペイント税込￥14,278 ￥12,980

強力サビ止めホワイト 3L ロックペイント税込￥26,378 ￥23,980

強力サビ止めホワイト 7L ロックペイント税込￥10,668 ￥9,698

変換コネクタSMA-SMB トーコネ(東洋コネクター) 税込￥3,298～￥2,998～

多チャンネルモジュール型高機能温度調節器TMH専用保護カバーオートニクス税込￥483 ￥439

”塗料用シンナーA” Kansai 税込￥17,578 ￥15,980

THERMO COUPLE CC印(ニッカトー) 税込￥26,378 ￥23,980

タイムスイッチ Panasonic(パナソニック) 税込￥29,678 ￥26,980

タイムスイッチ Panasonic(パナソニック) 税込￥20,878 ￥18,980

カテゴリ

商品レビュー

対象商品：: 24408588

2023-11-02

用途：: 機械動作完了時

横浜油脂工業株式会社様（製造業）

希望のタイマー設定の品だったため購入しました。今回直流24Vで使用したのですが、電源ラインは＋－どちらも対応とありましたが、今回のタイマー設定は極性を間違えると想定外のタイマー動作を起こすので注意が必要です。

対象商品：: 24408572

2023-06-08

用途：: 設備内タイマー故障時の予備

製造業

AC/DC24～220V対応でマルチ機能なので大抵の代替えに対応出来、ソケットもないので便利です。モノタロウが一番安かったので購入

対象商品：: 24408597

2022-12-06

用途：: 防犯灯点灯時

製造業

迅速に対応して頂き助かりました。
出荷も早く丁寧に梱包されていました。
