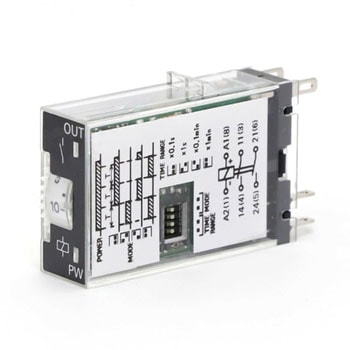

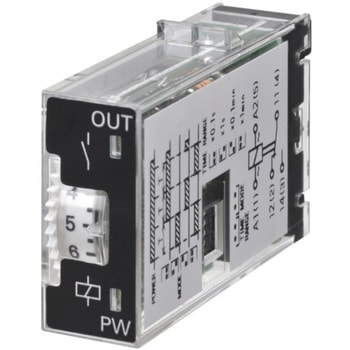

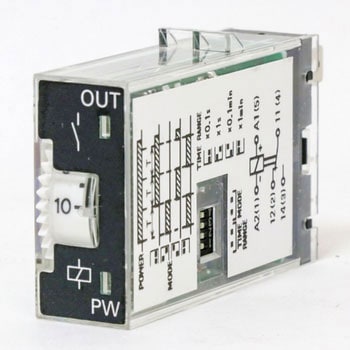

ソリッドステート・タイマ H3RN-□-B
形G2Rリレーとピンコンパチなマルチ機能の小型・薄型タイマ。
耐電圧
AC2000V 50/60Hz 1min(操作電源回路と制御出力間および異極接点間)
AC1000V 50/60Hz 1min(非連続接点間)
制御出力
AC1000V 50/60Hz 1min(非連続接点間)
AC250V 3A 抵抗負荷(cosΦ=1)(形G6B-2□14P-FD-US使用(接点材質：AgSnIn))
最小適用負荷：DC5V 10mA(P水準、参考値)
安全規格
最小適用負荷：DC5V 10mA(P水準、参考値)
cULus(またはcURus)：UL 508/CSA C22.2 No.14 取得、CSA C22.2 No.14
EN 61812-1、IEC 60664-1 4kV/2適合
EMC規格
EN 61812-1、IEC 60664-1 4kV/2適合
(EMI)：EN 61812-1
放射妨害電界強度：EN 55011 Group 1 classA
雑音端子電圧：EN 55011 Group 1 classA
(EMS)：EN 61812-1
静電気放電イミュニティ：IEC 61000-4-2
電界強度イミュニティ：IEC 61000-4-3
バーストノイズイミュニティ：IEC 61000-4-4
サージイミュニティ：IEC 61000-4-5
伝導性ノイズイミュニティ：IEC 61000-4-6
電圧ディップ/電断イミュニティ：IEC 61000-4-11
質量(g)約18
使用温度範囲(℃)-10～+55(ただし、 氷結しないこと)
保護構造IP40(端子部は除く)
保存温度(℃)-25～+65(ただし、 氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガにて測定)
電圧の影響±2%以下(最大目盛時間にて)
耐振動(耐久)10～55Hz 片振幅0.75mm 3方向 各1h
耐衝撃(耐久)980m/s2 6方向 各3回
使用周囲湿度35～85%
耐ノイズノイズシミュレータによる方形波ノイズ(パルス幅100ns/1μs立上がり1ns)±1.5kV
温度の影響±2%以下(最大目盛時間にて)
復帰電圧電源電圧の10%以下
動作時間のばらつき±1%以下(最大目盛時間にて)(1sレンジでは±1%±10ms以下)
インパルス電圧(V)1k(電源端子間)
静電気耐力4kV(誤動作)、8kV(破壊)
耐振動(誤動作)10～55Hz 片振幅0.5mm 3方向 各10min
耐衝撃(誤動作)100m/s2 6方向 各3回
セット誤差±15%±50ms以下(最大目盛時間にて)
機械的寿命1000万回以上(無負荷、開閉ひん度1800回/h)
電気的寿命10万回以上(AC250V 3A 抵抗負荷1800回/h)
内容量1個
放射妨害電界強度：EN 55011 Group 1 classA
雑音端子電圧：EN 55011 Group 1 classA
(EMS)：EN 61812-1
静電気放電イミュニティ：IEC 61000-4-2
電界強度イミュニティ：IEC 61000-4-3
バーストノイズイミュニティ：IEC 61000-4-4
サージイミュニティ：IEC 61000-4-5
伝導性ノイズイミュニティ：IEC 61000-4-6
電圧ディップ/電断イミュニティ：IEC 61000-4-11
注意
※使用周囲温度50℃以上で連続使用する時は電源電圧の90～110%(DC12Vは95～110%)でお使いください。都度納期確認の商品は、生産状況含め、ご注文の都度仕入先に納期の確認が必要なため【仮納期】を表示しています。
ご注文後に仕入先へ納期を確認し、お届け日数によってはお客様に手配継続の可否を伺う場合がございます。
後日メーカーから届くご案内にて詳細ご確認をお願いいたします。
