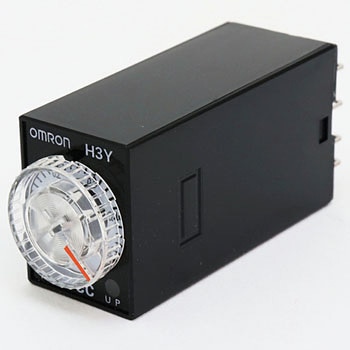

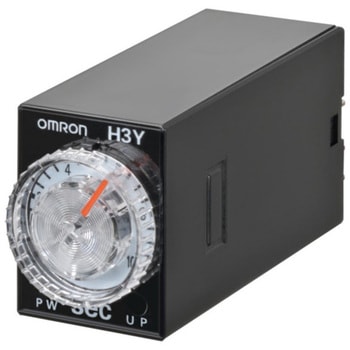

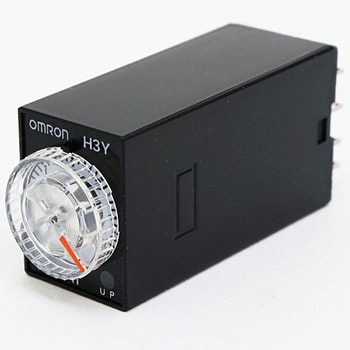

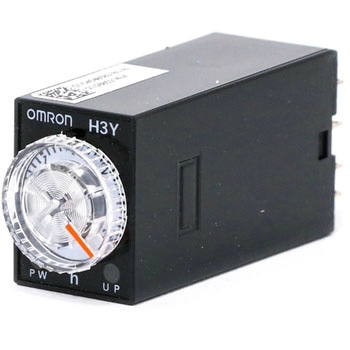

ソリッドステート・タイマ H3Y-B
シーケンス制御用超小型タイマ
プッシュインPlus端子台ソケットと合わせてUL-Listed取得。*プッシュインPlus端子台ソケット(形PYF-□-PU-L)との組み合わせの場合。
さらにCSA、CEマーク、CCC、LRにも対応。
黒色デザインで、電源端子配置を上部に、接点出力端子を下部に配置。
+-ドライバ共用の大型つまみにより時間セットが容易。
電源電圧のセミマルチ化を実現。
EMC規格
(EMI)/EN61812-1
放射妨害電界強度/EN55011、Group1、classA
雑音端子電圧/EN55011、Group1、classA
(EMS)/EN61812-1
静電気放電イミュニティ/IEC61000-4-2
電界強度イミュニティ/IEC61000-4-3
バーストノイズイミュニティ/IEC61000-4-4
サージイミュニティ/IEC61000-4-5
伝導性ノイズイミュニティ/IEC61000-4-6
電圧ディップ/電断イミュニティ/IEC61000-4-11
仕様時間レンジ固定
種別モノファンクションタイマ
質量(g)約50
保護構造IP40
耐電圧AC2000V 50/60Hz 1min(導電部端子と露出した非充電金属部間、ただし端子ねじ部は除く)/AC2000V 50/60Hz 1min(操作電源回路と制御出力間)/AC2000V 50/60Hz 1min(異極接点間 2極タイプ)/AC1500V 50/60Hz 1min(異極接点間 4極タイプ)/AC1000V 50/60Hz 1min(非連続接点間)
端子の種類プラグイン端子
外形寸法(幅W×奥行D×高さH)(mm)21.5以下×63×28以下
保存温度(℃)-25～+65(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガにて測定)
使用周囲温度(℃)-10～+55(ただし、氷結しないこと)
耐振動(耐久)10～55Hz 片振幅0.75mm 3方向 各1h
耐衝撃(耐久)1000m/s2 6方向 各3回
使用周囲湿度35～85%
耐ノイズノイズシミュレータによる方形波ノイズ(パルス幅100ns/1μs立上がり1ns)±1.5kV
復帰電圧電源電圧の10%以上
動作時間のばらつき±1%以下(最大目盛時間にて)
静電気耐力4kV(誤動作)、8kV(破壊)
耐振動(誤動作)10～55Hz 片振幅0.5mm 3方向 各10min
耐衝撃(誤動作)100m/s2 6方向 各3回
瞬時接点なし
端子配置上部：電源端子、下部：出力端子
セット誤差±10%±50ms以下(最大目盛時間にて)
動作モードパワーオンディレー
色(本体)黒
機械的寿命1000万回以上(無負荷、開閉ひん度1800回/h)
復帰時間(s)0.1以下(途中復帰を含む)
動作/復帰方式限時動作/自己復帰
内容量1個
放射妨害電界強度/EN55011、Group1、classA
雑音端子電圧/EN55011、Group1、classA
(EMS)/EN61812-1
静電気放電イミュニティ/IEC61000-4-2
電界強度イミュニティ/IEC61000-4-3
バーストノイズイミュニティ/IEC61000-4-4
サージイミュニティ/IEC61000-4-5
伝導性ノイズイミュニティ/IEC61000-4-6
電圧ディップ/電断イミュニティ/IEC61000-4-11
注意
※インバータの出力を電源として使用しないでください。都度納期確認の商品は、生産状況含め、ご注文の都度仕入先に納期の確認が必要なため【仮納期】を表示しています。
ご注文後に仕入先へ納期を確認し、お届け日数によってはお客様に手配継続の可否を伺う場合がございます。
後日メーカーから届くご案内にて詳細ご確認をお願いいたします。
