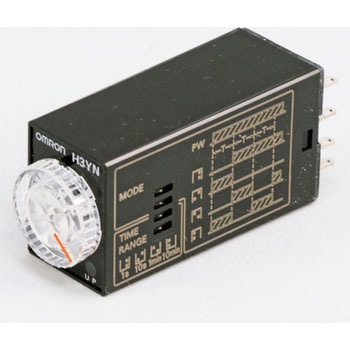

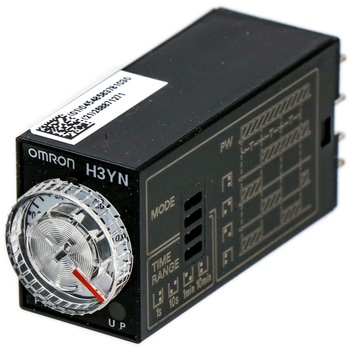

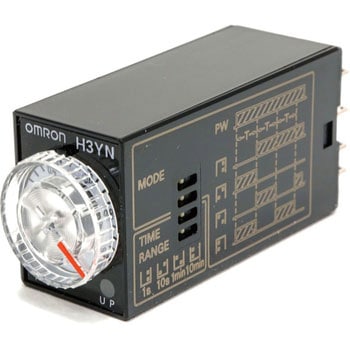

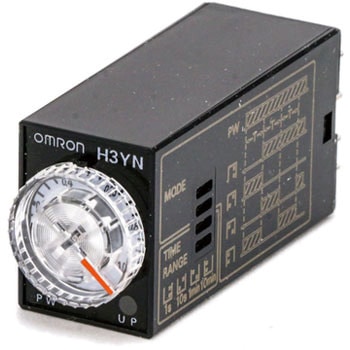

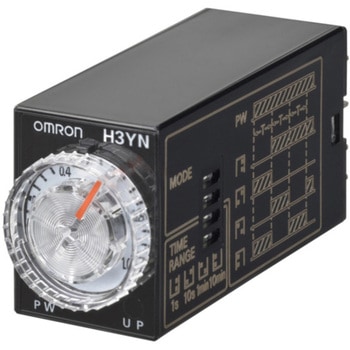

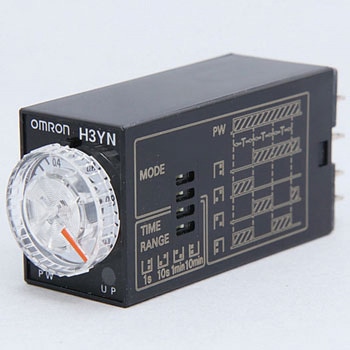

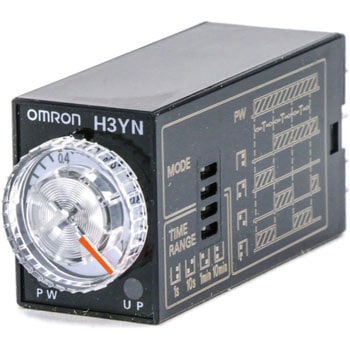

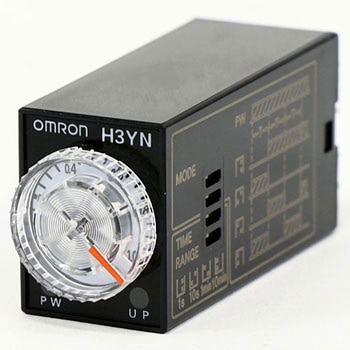

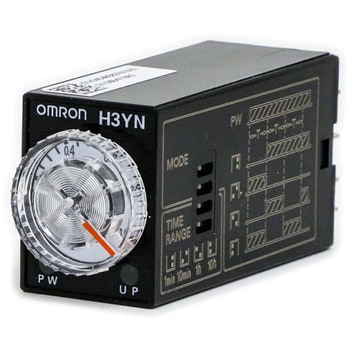

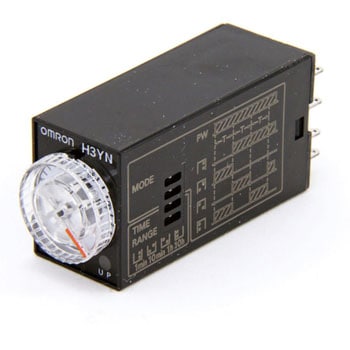

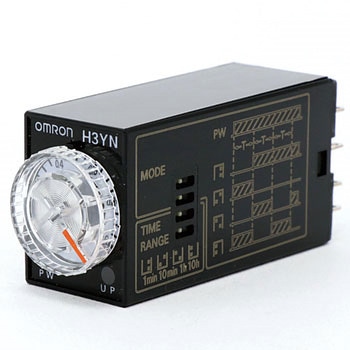

ソリッドステート・タイマ H3YN-B
シーケンス制御用超小型マルチタイマ。
形H3Yと同形状でマルチ時間レンジ・マルチ動作モードを実現。しかも、EN規格に適合。
プッシュインPlus端子台ソケットと合わせてUL-Listed取得。さらにCSA、CEマーク、LR、CCCにも対応。
黒色デザインで、電源端子配置を上部に、接点出力端子を下部に配置。
時間レンジと動作モードのマルチ化を実現。
形MYパワーリレーとピンコンパチ。
省スペースに貢献する小型サイズ。
EMC規格
(EMI)/EN61812-1
放射妨害電界強度/EN55011、Group1、classA
雑音端子電圧/EN55011、Group1、classA
(EMS)/EN61812-1
静電気放電イミュニティ/IEC61000-4-2
電界強度イミュニティ/IEC61000-4-3
バーストノイズイミュニティ/IEC61000-4-4
サージイミュニティ/IEC61000-4-5
伝導性ノイズイミュニティ/IEC61000-4-6
電圧ディップ/電断イミュニティ/IEC61000-4-11
仕様4時間レンジマルチ
種別マルチタイマ
質量(g)約50
保護構造IP40
耐電圧AC2000V 50/60Hz 1min(導電部端子と露出した非充電金属部間、ただし端子ねじ部は除く)/AC2000V 50/60Hz 1min(操作電源回路と制御出力間)/AC2000V 50/60Hz 1min(異極接点間 2極タイプ)/AC1500V 50/60Hz 1min(異極接点間 4極タイプ)/AC1000V 50/60Hz 1min(非連続接点間)
外形寸法(幅W×奥行D×高さH)(mm)21.5以下×63×28以下
保存温度(℃)-25～+65(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガにて測定)
使用周囲温度(℃)-10～+55(ただし、氷結しないこと)
電圧の影響±2%以下(最大目盛時間にて)
耐振動(耐久)10～55Hz 片振幅0.75mm 3方向 各1h
耐衝撃(耐久)1000m/s2 6方向 各3回
使用周囲湿度35～85%
耐ノイズノイズシミュレータによる方形波ノイズ(パルス幅100ns/1μs立上がり1ns)±1.5kV
温度の影響±2%以下(最大目盛時間にて)
復帰電圧電源電圧の10%以下
動作時間のばらつき±1%以下(最大目盛時間にて)(1sレンジでは±1%±10ms以下)
静電気耐力4kV(誤動作)、8kV(破壊)
耐振動(誤動作)10～55Hz 片振幅0.5mm 3方向 各10min
耐衝撃(誤動作)100m/s2 6方向 各3回
端子配置上部：電源端子、下部：出力端子
セット誤差±10%±50ms以下(最大目盛時間にて)
動作モードオンディレー、インターバル、フリッカオフスタート、フリッカオンスタートの4モードをディップスイッチで切替
色(本体)黒
機械的寿命1000万回以上(無負荷、開閉ひん度1800回/h)
復帰時間(s)0.1以下(途中復帰を含む)
内容量1個
