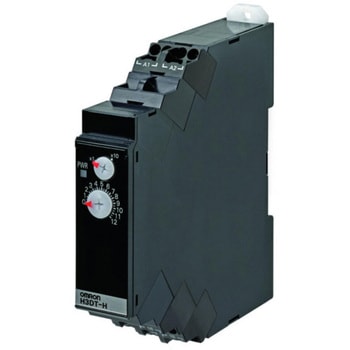

電源オフディレータイマ H3DT-H Lシリーズ

17.5mm幅。プッシュインPlus端子台タイプ。
10.0秒～120秒の間で2種類の時間レンジが選択可能。

耐電圧

AC2900V 50/60Hz 1min(充電金属部と操作部)
AC2000V 50/60Hz 1min(制御出力と操作回路間)
AC1000V 50/60Hz 1min(非連続接点間)

制御出力

接点出力：AC250V 5A 抵抗負荷(cosΦ=1)、DC30V 5A 抵抗負荷
接点材質：Ag合金(推奨ヒューズ：BLN5(little fuse)、0216005MXEP)

安全規格

cULus：UL 508/CSA C22.2 No.14
EN 61812-1：汚染度2/過電圧CategoryⅢ
CCC：汚染度2/過電圧CategoryⅡ GB 14048.5
LR：Category ENV1.2

EMC規格

(EMI)EN 61812-1
放射妨害電界強度 EN 55011 class B
雑音端子電圧 EN 55011 class B
高調波電流 EN 61000-3-2
電圧変動、フリッカ EN 61000-3-3
(EMS)EN 61812-1
静電気放電イミュニティ EN 61000-4-2
電界強度イミュニティ EN 61000-4-3
バーストノイズイミュニティ EN 61000-4-4
サージイミュニティ EN 61000-4-5
伝導性ノイズイミュニティ EN 61000-4-6
電圧ディップ/電断イミュニティ EN 61000-4-11

質量(g)約90使用温度範囲(℃)-20～+60(ただし、氷結しないこと)保護構造IP30(端子部はIP20)定格絶縁電圧(V)AC250保存温度(℃)-40～+70(ただし、氷結しないこと)絶縁抵抗(MΩ)100以上(DC500Vメガにて)電圧の影響±10%(最大目盛に対する割合)±0.05s以下耐振動(耐久)10～55Hz 片振幅0.75mm 3方向各2h耐衝撃(耐久)1000m/s² 6方向各3回使用周囲湿度25～85%耐ノイズノイズシミュレータによる方形波ノイズ(パルス幅100ns/1μs立ち上がり1ns)±1.5kV(電源端子間)温度の影響±2%(最大目盛に対する割合)以下(1.2sレンジでは±2%±10ms以下)復帰方式限時復帰復帰電圧定格電圧の10%以下動作時間のばらつき±1%(最大目盛に対する割合)以下(1.2sレンジでは±1%±10ms以下)静電気耐力4kV(誤動作)、8kV(破壊)耐振動(誤動作)10～55Hz 片振幅0.5mm 3方向各10min耐衝撃(誤動作)100m/s² 6方向各3回セット誤差±10%(最大目盛に対する割合)±0.05s以下動作モード電源オフディレー許容電圧変動定格電圧の85%～110%機械的寿命1000万回以上(無負荷、開閉ひん度1800回/h)外部接続プッシュインPlus端子台電気的寿命10万回以上(AC250V 5A、抵抗負荷、開閉ひん度360回/h)制御出力種類リレー1c動作/復帰方式瞬時動作/限時復帰内容量1個

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

電源電圧(V)

接点

時間仕様

電源投入時間

最大目盛

タイマー動作開始電圧

出力方式

動作方式

取付方式

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

24413847

H3DT-HBL AC/DC24-48

AC/DC24～48

(時間レンジ：セット時間範囲)×1：1～12s、×10：10s～120s

0.3s以上

電源電圧の30%以下

リレー1c

瞬時方式

DINレール取付

￥11,700

￥8,998

￥9,898(税込)

当日出荷

24413856

H3DT-HCL AC100-120V

AC100～120

(時間レンジ：セット時間範囲)×1：1～12s、×10：10s～120s

0.3s以上

電源電圧の30%以下

リレー1c

瞬時方式

DINレール取付

￥11,700

￥9,798

￥10,778(税込)

当日出荷

24413865

H3DT-HDL AC200-240V

AC200～240

(時間レンジ：セット時間範囲)×1：1～12s、×10：10s～120s

0.3s以上

電源電圧の30%以下

リレー1c

瞬時方式

DINレール取付

￥11,700

￥9,798

￥10,778(税込)

取扱停止中

返品不可
