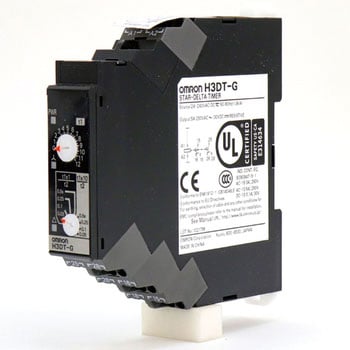

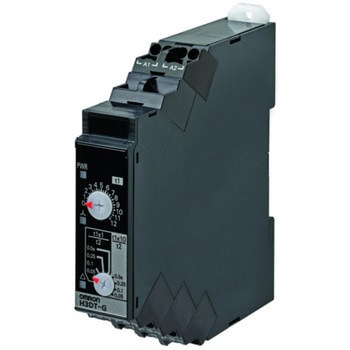

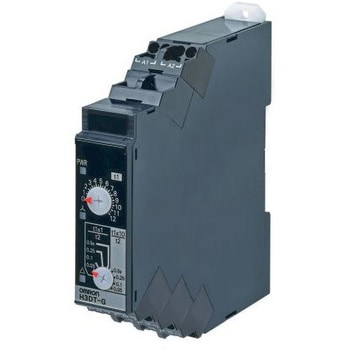

スターデルタ・タイマ H3DT-G
17.5mm幅。プッシュインPlus端子台タイプ。
DINレール取付タイプ。
1台で1秒～120秒の間で2種類のレンジ選択可能。
安全規格
cULus：UL 508/CSA C22.2 No.14
EN 61812-1：汚染度2/過電圧CategoryⅢ
CCC：汚染度2/過電圧CategoryⅡ GB 14048.5
LR：Category ENV1.2
EMC規格
EN 61812-1：汚染度2/過電圧CategoryⅢ
CCC：汚染度2/過電圧CategoryⅡ GB 14048.5
LR：Category ENV1.2
(EMI)EN 61812-1
放射妨害電界強度 EN 55011 class B
雑音端子電圧 EN 55011 class B
高調波電流 EN 61000-3-2
電圧変動、フリッカ EN 61000-3-3
(EMS)EN 61812-1
静電気放電イミュニティ EN 61000-4-2
電界強度イミュニティ EN 61000-4-3
バーストノイズイミュニティ EN 61000-4-4
サージイミュニティ EN 61000-4-5
伝導性ノイズイミュニティ EN 61000-4-6
電圧ディップ/電断イミュニティ EN 61000-4-11
仕様最小入力信号幅：総合誤差±(切換時間の25%+5ms)以下
質量(g)約100
タイプスターデルタタイマ
使用温度範囲(℃)-20～+60(ただし、 氷結しないこと)
保護構造IP30(端子部はIP20)
消費電力AC240V時：1.9VA以下、DC240V時：0.6W以下、DC24V時：0.3W以下
定格電源電圧AC24～240V 50/60 Hz DC24～240V リップル20%以下
保存温度(℃)-40～+70(ただし、 氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
電圧の影響±0.5%(最大目盛に対する割合)以下
耐振動(耐久)10～55Hz 片振幅0.75mm 3方向 各2h
耐衝撃(耐久)1000m/s2 6方向 各3回
使用周囲湿度25～85%
耐ノイズノイズシミュレータによる方形波ノイズ(パルス幅 100ns/1μs立ち上がり1ns)±1.5kV
温度の影響±2%(最大目盛に対する割合)以下
復帰方式自己復帰
復帰電圧定格電圧の10%以下
静電気耐力4kV(誤動作)、8kV(破壊)
耐振動(誤動作)10～55Hz 片振幅0.5mm 3方向 各10min
耐衝撃(誤動作)100m/s2 6方向 各3回
切換時間総合誤差±(切換時間の25%+5ms)以下
動作モードスターデルタタイマ
端子台8端子
許容電圧変動定格電圧の85%～110%
機械的寿命1000万回以上(無負荷、開閉ひん度1800回/h)
外部接続プッシュインPlus端子台
電気的寿命10万回以上(AC250V 5A、抵抗負荷、開閉ひん度360回/h)
制御出力種類限時リレー 1c (スター回路) 1c (デルタ回路)
動作/復帰方式限時動作/自己復帰
内容量1個
放射妨害電界強度 EN 55011 class B
雑音端子電圧 EN 55011 class B
高調波電流 EN 61000-3-2
電圧変動、フリッカ EN 61000-3-3
(EMS)EN 61812-1
静電気放電イミュニティ EN 61000-4-2
電界強度イミュニティ EN 61000-4-3
バーストノイズイミュニティ EN 61000-4-4
サージイミュニティ EN 61000-4-5
伝導性ノイズイミュニティ EN 61000-4-6
電圧ディップ/電断イミュニティ EN 61000-4-11
