omron(オムロン)

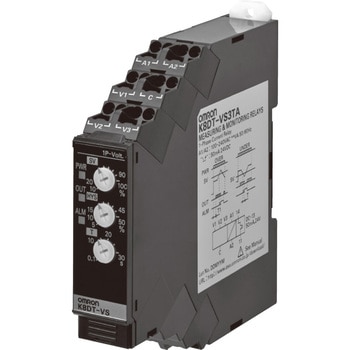

単相電圧リレー K8DT-VS

17.5mm幅。
トランジスタ出力を追加。
プッシュインPlus端子タイプ。

耐電圧

2000VAC 1分間
外部端子一括とケース間
電源端子一括と入力端子一括間
電源端子一括と出力端子一括間
入力端子一括と出力端子一括間

絶縁抵抗(MΩ)

20以上
外部端子一括とケース間
電源端子一括と入力端子一括間
電源端子一括と出力端子一括間
入力端子一括と出力端子一括間

耐ノイズ

立上り1ns方形波正負パルス幅1μs/100ns
AC100-240V：1500V電源端子コモン/ノーマル
AC24V：1500V電源端子コモン/ノーマル
DC24V：480V電源端子コモン

適合安全規格

UL 60947-5-1(リスティング)
韓国電波法(法律第10564号)
CCC(GB14048.5)

幅(mm)17.5質量(g)約100保護構造端子部：IP20適合規格EN 60947-5-1 設置環境：汚染度2、過電圧カテゴリⅢ定格絶縁電圧(V)AC600材質(ケース)PC UL94-V0外形寸法(幅W×高さH×奥行D)(mm)17.5×90×90保存温度(℃)-25～+65(ただし、結露または氷結しないこと)外装色(ケース)N1.5過負荷耐量レンジの最大入力の115%連続 125% 10秒(AC600Vを超えない範囲で)高度(m)2000以下使用周囲温度(℃)-20～+60(ただし、結露または氷結しないこと)周波数範囲入力/40～500Hz周波数変動範囲(Hz)50/60±5電流容量(A)10(1極あたり)使用周囲湿度25～85%RH(ただし、結露しないこと)EMC規格EN 60947-5-1動作時間(整定範囲)0.1～30秒復帰方式手動復帰/自動復帰(切換え) ※手動復帰方法：電源を1秒以上OFFする定格インパルス耐電圧(kV)6(導電部端子と露出した非充電金属部間)許容電圧変動定格電源電圧の85～110%繰返し精度動作値/±0.5%FS(at 25℃ 65%RH、定格電源)、動作時間/±50ms(at 25℃ 65%RH、定格電源)耐振動振動数10-55Hz 片振幅0.35mm 加速度50m/s² X、Y、Z各方向 5min×10掃引保存湿度(%)25～85RH(ただし、結露しないこと)耐衝撃100m/s² 3軸6方向3回動作値整定値の100%動作復帰値動作値の5～50%挿抜耐久(回)50挿入力(N)(電線)8以下(AWG20)フェルール導体長さ(mm)8押込力(N)(ドライバ)15以下推奨マイナスドライバオムロン製：形XW4Z-00B、フエニックス・コンタクト製：SZF 0.4×2.5、ワゴ製：210-719、ワイドミュラー製：SDI 0.4×2.5×75電線剥きしろ(mm)8電源投入時ロック時間1秒/5秒ディップスイッチで切換え内容量1個

8件中 1～8件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

電源電圧(V)

定格

適合

出力方式

LED色

取付方式

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

24414102

K8DT-VS2TA

AC100～240

(トランジスタ出力)
接点構成：1a(NPNトランジスタ)
定格電圧：DC24V(最大電圧：DC26.4V)
最大電流：DC50mA

(線種)より線、単線、フェルール端子
(断面積)0.25～1.5mm²(AWG24～16)

トランジスタ(NPN出力)

PWR：緑、OUT：黄、ALM：赤

DINレール取り付け、ねじ取り付け

￥27,000

￥22,980

￥25,278(税込)

66日以内出荷

返品不可

24414118

K8DT-VS2TD

AC/DC24V

(トランジスタ出力)
接点構成：1a(NPNトランジスタ)
定格電圧：DC24V(最大電圧：DC26.4V)
最大電流：DC50mA

(線種)より線、単線、フェルール端子
(断面積)0.25～1.5mm²(AWG24～16)

トランジスタ(NPN出力)

PWR：緑、OUT：黄、ALM：赤

DINレール取り付け、ねじ取り付け

￥27,000

￥22,980

￥25,278(税込)

31日以内出荷

返品不可

24414145

K8DT-VS3TA

AC100～240

(トランジスタ出力)
接点構成：1a(NPNトランジスタ)
定格電圧：DC24V(最大電圧：DC26.4V)
最大電流：DC50mA

(線種)より線、単線、フェルール端子
(断面積)0.25～1.5mm²(AWG24～16)

トランジスタ(NPN出力)

PWR：緑、OUT：黄、ALM：赤

DINレール取り付け、ねじ取り付け

￥27,000

￥22,980

￥25,278(税込)

45日以内出荷

返品不可

24414154

K8DT-VS3TD

AC/DC24V

(トランジスタ出力)
接点構成：1a(NPNトランジスタ)
定格電圧：DC24V(最大電圧：DC26.4V)
最大電流：DC50mA

(線種)より線、単線、フェルール端子
(断面積)0.25～1.5mm²(AWG24～16)

トランジスタ(NPN出力)

PWR：緑、OUT：黄、ALM：赤

DINレール取り付け、ねじ取り付け

￥27,000

￥22,980

￥25,278(税込)

31日以内出荷

返品不可

24414084

K8DT-VS2CA

AC100～240

(リレー出力接点)
定格負荷：AC250V 5A、DC30V 5A(抵抗負荷)、AC250V 1A(誘導負荷)、DC48V 0.2A(誘導負荷)
最小適用負荷：DC5V、10mA(参考値)
機械的寿命：1000万回以上
電気的寿命：(AC250V/DC30V 5A)5万回、(AC250V/DC30V 3A)10万回

(線種)より線、単線、フェルール端子
(断面積)0.25～1.5mm²(AWG24～16)

リレー(1c)

PWR：緑、OUT：黄、ALM：赤

DINレール取り付け、ねじ取り付け

￥27,000

￥24,980

￥27,478(税込)

取扱停止中

返品不可

24414093

K8DT-VS2CD

AC/DC24V

(線種)より線、単線、フェルール端子
(断面積)0.25～1.5mm²(AWG24～16)

リレー(1c)

PWR：緑、OUT：黄、ALM：赤

DINレール取り付け、ねじ取り付け

￥27,000

￥22,980

￥25,278(税込)

取扱停止中

返品不可

24414127

K8DT-VS3CA

AC100～240

(線種)より線、単線、フェルール端子
(断面積)0.25～1.5mm²(AWG24～16)

リレー(1c)

PWR：緑、OUT：黄、ALM：赤

DINレール取り付け、ねじ取り付け

￥27,000

￥24,980

￥27,478(税込)

取扱停止中

返品不可

24414136

K8DT-VS3CD

AC/DC24V

(線種)より線、単線、フェルール端子
(断面積)0.25～1.5mm²(AWG24～16)

リレー(1c)

PWR：緑、OUT：黄、ALM：赤

DINレール取り付け、ねじ取り付け

￥27,000

￥22,980

￥25,278(税込)

取扱停止中

返品不可
