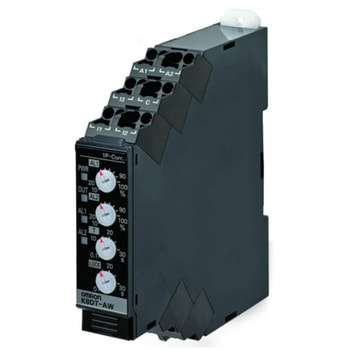

単相過不足電流リレー K8DT-AW

17.5mm幅。
北米出荷が簡単なUL-Listed対応。
トランジスタ出力を追加。
プッシュインPlus端子タイプ。

耐電圧

2000VAC 1分間
外部端子一括とケース間
電源端子一括と入力端子一括間
電源端子一括と出力端子一括間
入力端子一括と出力端子一括間

絶縁抵抗(MΩ)

20以上
外部端子一括とケース間
電源端子一括と入力端子一括間
電源端子一括と出力端子一括間
入力端子一括と出力端子一括間

耐ノイズ

立上り1ns方形波正負パルス幅1μs/100ns
AC100-240V：1500V電源端子コモン/ノーマル
AC24V：1500V電源端子コモン/ノーマル
DC24V：480V電源端子コモン

適合安全規格

UL 60947-5-1(リスティング)
韓国電波法(法律第10564号)
CCC(GB14048.5)

幅(mm)17.5 質量(g)約100 保護構造端子部：IP20 適合規格EN 60947-5-1 設置環境：汚染度2、過電圧カテゴリⅢ 定格絶縁電圧(V)AC600 材質(ケース)PC UL94-V0 外形寸法(幅W×高さH×奥行D)(mm)17.5×90×90 保存温度(℃)-25～+65(ただし、結露または氷結しないこと) 外装色(ケース)N1.5 高度(m)2000以下使用周囲温度(℃)-20～+60(ただし、結露または氷結しないこと) 周波数変動範囲(Hz)50/60±5 電流容量(A)10(1極あたり) 使用周囲湿度25～85%RH(ただし、結露しないこと) EMC規格EN 60947-5-1 動作時間(整定範囲)0.1～30秒復帰方式手動復帰/自動復帰(切換え) ※手動復帰方法：電源を1秒以上OFFする定格インパルス耐電圧(kV)6(導電部端子と露出した非充電金属部間) 許容電圧変動定格電源電圧の85～110% 繰返し精度動作値/±0.5%FS(at 25℃ 65%RH、定格電源)、動作時間/±50ms(at 25℃ 65%RH、定格電源) 耐振動振動数10-55Hz 片振幅0.35mm 加速度50m/s² X、Y、Z各方向 5min×10掃引保存湿度(%)25～85RH(ただし、結露しないこと) 耐衝撃100m/s² 3軸6方向3回動作値整定値の100%動作復帰値動作値の5%固定挿抜耐久(回)50 挿入力(N)(電線)8以下(AWG20) フェルール導体長さ(mm)8 押込力(N)(ドライバ)15以下推奨マイナスドライバオムロン製：形XW4Z-00B、フエニックス・コンタクト製：SZF 0.4×2.5、ワゴ製：210-719、ワイドミュラー製：SDI 0.4×2.5×75 電線剥きしろ(mm)8 起動ロック時間の整定範囲0～30秒内容量1個

お気に入りに追加

12件中 1～12件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 K8DT-AW1CA K8DT-AW1CD K8DT-AW1TA K8DT-AW1TD K8DT-AW2CA K8DT-AW2CD K8DT-AW2TA K8DT-AW2TD K8DT-AW3CA K8DT-AW3CD K8DT-AW3TA K8DT-AW3TD	電源電圧(V) 選択解除 AC100～240 AC/DC24V	定格	適合選択解除 (線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	出力方式選択解除トランジスタ(NPN出力)リレー(1c)	LED色選択解除 PWR：緑、OUT：黄、AL1：赤、AL2：赤	取付方式選択解除 DINレール取り付け、ねじ取り付け	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
24414163	K8DT-AW1CA	AC100～240	(リレー出力接点) 定格負荷：AC250V 5A、DC30V 5A(抵抗負荷)、AC250V 1A(誘導負荷)、DC48V 0.2A(誘導負荷) 最小適用負荷：DC5V、10mA(参考値) 機械的寿命：1000万回以上電気的寿命：(AC250V/DC30V 5A)5万回、(AC250V/DC30V 3A)10万回	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	リレー(1c)	PWR：緑、OUT：黄、AL1：赤、AL2：赤	DINレール取り付け、ねじ取り付け	￥18,700	￥17,980	￥17,980	￥19,778 （税込）	66日以内出荷返品不可
24414172	K8DT-AW1CD	AC/DC24V	(リレー出力接点) 定格負荷：AC250V 5A、DC30V 5A(抵抗負荷)、AC250V 1A(誘導負荷)、DC48V 0.2A(誘導負荷) 最小適用負荷：DC5V、10mA(参考値) 機械的寿命：1000万回以上電気的寿命：(AC250V/DC30V 5A)5万回、(AC250V/DC30V 3A)10万回	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	リレー(1c)	PWR：緑、OUT：黄、AL1：赤、AL2：赤	DINレール取り付け、ねじ取り付け	￥18,700	￥17,980	￥17,980	￥19,778 （税込）	21日以内出荷返品不可
24414188	K8DT-AW1TA	AC100～240	(トランジスタ出力) 接点構成：1a(NPNトランジスタ) 定格電圧：DC24V(最大電圧：DC26.4V) 最大電流：DC50mA	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	トランジスタ(NPN出力)	PWR：緑、OUT：黄、AL1：赤、AL2：赤	DINレール取り付け、ねじ取り付け	￥18,700	￥17,980	￥17,980	￥19,778 （税込）	21日以内出荷返品不可
24414215	K8DT-AW2CD	AC/DC24V	(リレー出力接点) 定格負荷：AC250V 5A、DC30V 5A(抵抗負荷)、AC250V 1A(誘導負荷)、DC48V 0.2A(誘導負荷) 最小適用負荷：DC5V、10mA(参考値) 機械的寿命：1000万回以上電気的寿命：(AC250V/DC30V 5A)5万回、(AC250V/DC30V 3A)10万回	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	リレー(1c)	PWR：緑、OUT：黄、AL1：赤、AL2：赤	DINレール取り付け、ねじ取り付け	￥18,700	￥17,980	￥17,980	￥19,778 （税込）	46日以内出荷返品不可
24414224	K8DT-AW2TA	AC100～240	(トランジスタ出力) 接点構成：1a(NPNトランジスタ) 定格電圧：DC24V(最大電圧：DC26.4V) 最大電流：DC50mA	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	トランジスタ(NPN出力)	PWR：緑、OUT：黄、AL1：赤、AL2：赤	DINレール取り付け、ねじ取り付け	￥18,700	￥17,980	￥17,980	￥19,778 （税込）	21日以内出荷返品不可
24414233	K8DT-AW2TD	AC/DC24V	(トランジスタ出力) 接点構成：1a(NPNトランジスタ) 定格電圧：DC24V(最大電圧：DC26.4V) 最大電流：DC50mA	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	トランジスタ(NPN出力)	PWR：緑、OUT：黄、AL1：赤、AL2：赤	DINレール取り付け、ねじ取り付け	￥18,700	￥17,980	￥17,980	￥19,778 （税込）	21日以内出荷返品不可
24414242	K8DT-AW3CA	AC100～240	(リレー出力接点) 定格負荷：AC250V 5A、DC30V 5A(抵抗負荷)、AC250V 1A(誘導負荷)、DC48V 0.2A(誘導負荷) 最小適用負荷：DC5V、10mA(参考値) 機械的寿命：1000万回以上電気的寿命：(AC250V/DC30V 5A)5万回、(AC250V/DC30V 3A)10万回	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	リレー(1c)	PWR：緑、OUT：黄、AL1：赤、AL2：赤	DINレール取り付け、ねじ取り付け	￥18,700	￥17,980	￥17,980	￥19,778 （税込）	21日以内出荷返品不可
24414258	K8DT-AW3CD	AC/DC24V	(リレー出力接点) 定格負荷：AC250V 5A、DC30V 5A(抵抗負荷)、AC250V 1A(誘導負荷)、DC48V 0.2A(誘導負荷) 最小適用負荷：DC5V、10mA(参考値) 機械的寿命：1000万回以上電気的寿命：(AC250V/DC30V 5A)5万回、(AC250V/DC30V 3A)10万回	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	リレー(1c)	PWR：緑、OUT：黄、AL1：赤、AL2：赤	DINレール取り付け、ねじ取り付け	￥18,700	￥17,980	￥17,980	￥19,778 （税込）	21日以内出荷返品不可
24414267	K8DT-AW3TA	AC100～240	(トランジスタ出力) 接点構成：1a(NPNトランジスタ) 定格電圧：DC24V(最大電圧：DC26.4V) 最大電流：DC50mA	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	トランジスタ(NPN出力)	PWR：緑、OUT：黄、AL1：赤、AL2：赤	DINレール取り付け、ねじ取り付け	￥18,700	￥17,980	￥17,980	￥19,778 （税込）	66日以内出荷返品不可
24414276	K8DT-AW3TD	AC/DC24V	(トランジスタ出力) 接点構成：1a(NPNトランジスタ) 定格電圧：DC24V(最大電圧：DC26.4V) 最大電流：DC50mA	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	トランジスタ(NPN出力)	PWR：緑、OUT：黄、AL1：赤、AL2：赤	DINレール取り付け、ねじ取り付け	￥18,700	￥17,980	￥17,980	￥19,778 （税込）	21日以内出荷返品不可
24414197	K8DT-AW1TD	AC/DC24V	(トランジスタ出力) 接点構成：1a(NPNトランジスタ) 定格電圧：DC24V(最大電圧：DC26.4V) 最大電流：DC50mA	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	トランジスタ(NPN出力)	PWR：緑、OUT：黄、AL1：赤、AL2：赤	DINレール取り付け、ねじ取り付け	￥18,700	￥17,980	￥17,980	￥19,778 （税込）	取扱停止中返品不可
24414206	K8DT-AW2CA	AC100～240	(リレー出力接点) 定格負荷：AC250V 5A、DC30V 5A(抵抗負荷)、AC250V 1A(誘導負荷)、DC48V 0.2A(誘導負荷) 最小適用負荷：DC5V、10mA(参考値) 機械的寿命：1000万回以上電気的寿命：(AC250V/DC30V 5A)5万回、(AC250V/DC30V 3A)10万回	(線種)より線、単線、フェルール端子 (断面積)0.25～1.5mm²(AWG24～16)	リレー(1c)	PWR：緑、OUT：黄、AL1：赤、AL2：赤	DINレール取り付け、ねじ取り付け	￥18,700	￥17,980	￥17,980	￥19,778 （税込）	取扱停止中返品不可
