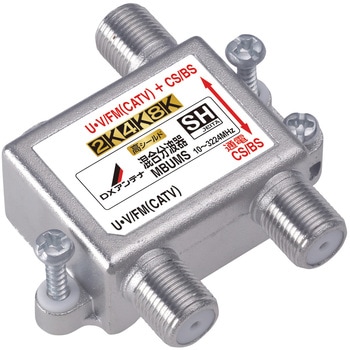

4K8K対応混合分波器 F型端子
2K・4K・8K放送に対応したUHF・VHF/FM(CATV)とCS/BSとの混合分波ができる屋内用混合分波器です。高シールド構造ですので妨害波の影響を受けにくくなっています。

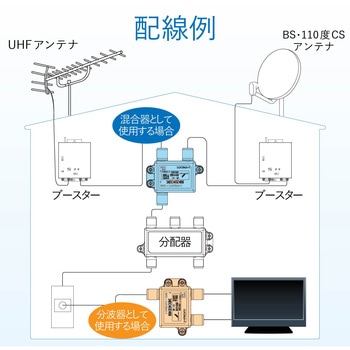

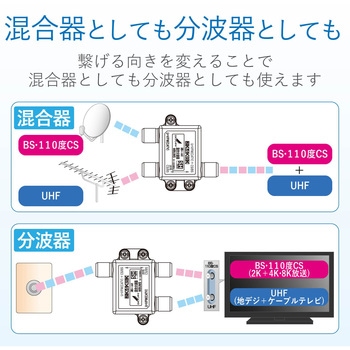

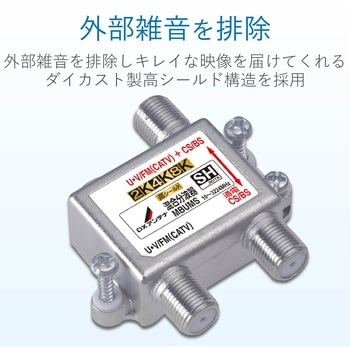

CATV/UHF電波とBS・CS電波を1つに混合または分波するための機器。4K8K(～3224MHz)に対応。従来の2K放送のテレビでも使用できます。屋内用 CS/BS端子-U・V/FM(CATV)+CS/BS端子間通電。ダイカスト製高シールド構造。外部雑音を排除します 。ケーブルテレビでも使用できます。F-5接栓×3 付属。
仕様CS/BS-IF入力・出力端子通電仕様(DC15V・0.8A以下またはAC30V・1A以下)、屋内用

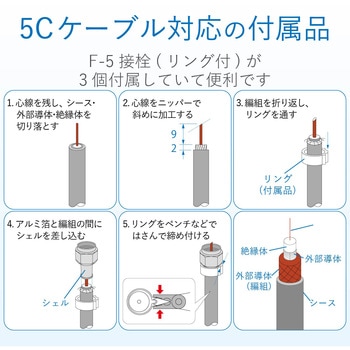

付属品F-5×3
適合CS/BS-IF+UHF・FM(CATV)
質量(kg)0.04
寸法(高さH×幅W×奥行D)(mm)49×49×16.5
出力インピーダンス(Ω)75(F形)
入力インピーダンス(Ω)75(F形)
周波数帯域(MHz)10～76、76～222、222～770、1000～1489、1489～2150、2150～2681、2681～3224
電圧定在波比(10～76MHz)1.6、(76～222MHz)1.6、(222～770MHz)1.6、(1000～1489MHz)2.0、(1489～2150MHz)2.5、(2150～2681MHz)2.5、(2681～3224MHz)2.5
通過帯域損失(dB以下)(10～76MHz)1.3、(76～222MHz)1.3、(222～770MHz)1.3、(1000～1489MHz)2.0、(1489～2150MHz)2.0、(2150～2681MHz)2.0、(2681～3224MHz)3.0
阻止帯域減衰量(dB以上)(10～76MHz)20、(76～222MHz)20、(222～770MHz)20、(1000～1489MHz)20、(1489～2150MHz)18、(2150～2681MHz)18、(2681～3224MHz)16
内容量1個
注意
※マニュアルについては、メーカーHPをご確認ください。
