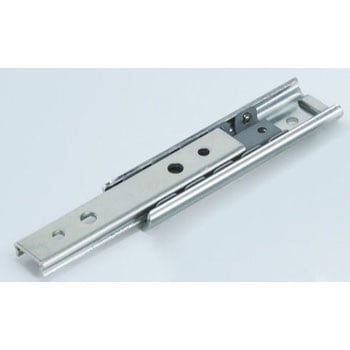

スーパースリム(Z20タイプ)
超小型スライドオーバートラベル(インナーメンバーがアウターメンバーの長さを超えて双方向に移動する方式)ニッケルメッキ仕様も製作できます。
用途OA機器・医療機器・計測機器等
種類スライド形
ストローク(mm)15
レール長さ(mm)70
定格荷重(N)196(1セット)
段数2
材質(レール)SPCC
表面処理(レール)3価クロメート
材質SPCC、亜鉛めっき鋼板、炭素鋼球
部品名称キャビネットメンバー、ドロワーメンバー、リテーナー、ボールベアリング
質量(g/セット)76
RoHS指令(10物質対応)対応
内容量1セット
注意
※インナーメンバーは、双方向に抜差しできますが、他のメンバーとの組替えは行わないでください。また動作規制のストッパー等を別途設ける必要があります。使用ネジはM3、頭部形状は、バインド・トラスのいずれかをご使用ください。
