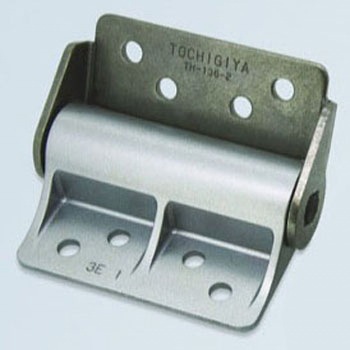

ソフトダウンヒンジ
小型で高トルク設計のダンパーヒンジです。
オイルの粘性抵抗により蝶番の回転運動に制動力を与えるため、スローでソフトな動きです。
開閉時の衝撃が少なく、衝撃音も小さいので、機器の故障や人身への障害防止等安全対策にも効果的です。
用途医療機器・通信機器・OA 機器等
材質ZDC、S45C、シリコン、SUS304、SK3
使用温度範囲(℃)-5～+50
部品名称本体、シャフト、オイル、ヒンジピース、ニードル
表面処理塗装(シルバー)、窒化処理、Ni
RoHS指令(10物質対応)対応
耐久回数20000 回(開閉1サイクル23℃)
内容量1個
注意
※本品は上蓋用です。本品の回転に対し最大負荷モーメント以上の外力を加えないでください。本品の回転範囲以上に回転させないようにストッパーを設けてください(特に閉側)。※本品は蓋1枚に対し2個以下の使用としてください。
※最大モーメントの異なるソフトダウンヒンジを併用しないでください。
※本品は構造上トルク発生方向とは逆向きのリバーストルクが発生いたします。
