ツマミロック(インジケーター付)
TL-284のインジケーター仕様です。

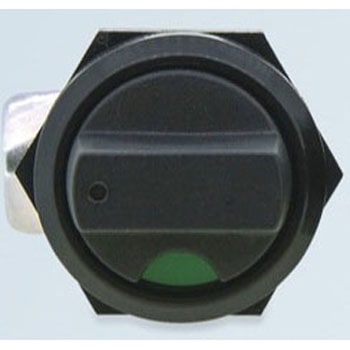

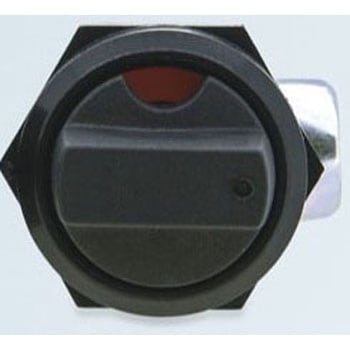

施錠・解錠がインジケーターの「色」で確認できます。
スプリング内蔵により扉のガタツキが解消されます。
レバーは180°回転です。
用途コントロールボックス・その他各種軽量扉等材質PBT/SWCH、PBT、SPCC、S、SUS304、PA・黒鉛質量(g)35部品名称ツマミ、ハウジング、レバー、六角ナット、歯付き座金、取付ナット、スプリング、ポリスライダー、シール(A)、シール(B)表面処理黒色/3価クロメート、黒色、3価クロメート、緑色、赤色RoHS指令(10物質対応)対応内容量1個
注意

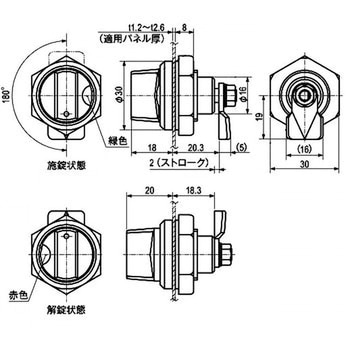

※本体取付ナットの締め付けトルクは2N・m(20kgf・cm)以下として下さい。※ツマミを押し回すことにより最大2mmストロークしますので、取付面より最大20.3mmの位置にレバーの受けを設けてください(取付面より18.3～20.3mmの位置で固定可能ですが、取付面に近いほど引込力が落ちます)。
機構部品 の新着商品
カテゴリ
商品レビュー
対象商品 : 42632476
2017-10-02
用途: 木製家具の蓋に使用
一部加工しないと使えなかった、六角のねじ止め部分（ナット）が大きすぎて、使えず、六角をなくしマルク削り上下に1.5ミリの穴をあけ、ネジを占められるようにした。
