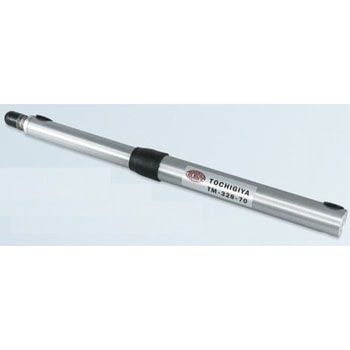

トチロック
ロック解除部のワンタッチ操作で、簡単に伸縮が可能です。引き出した高さ(長さ)で自動的にロックが掛かるので、面倒なネジ止めやピン止めが不要です。任意の高さ(長さ)でロックができるので、自在に調整が可能です。お客様のアイデア次第で、脚、スタンド、アーム等、高さ(長さ)の調整を必要とする様々なシーンでご使用頂けます。※ストローク違い、ロック方向違いについては特注対応にて承りますので、ご相談ください。
仕様
許容荷重

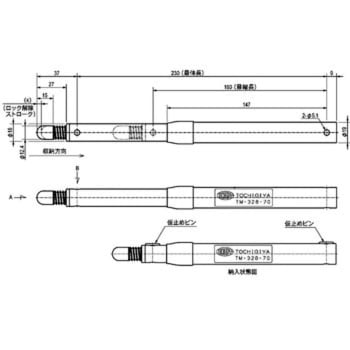

軸方向圧縮強度(A方向)：98.1N(10kgf)
アーム(A)を固定し、アーム(B)の軸方向に直角の荷重を加えた曲げ強度(B方向)：19.6N(2kgf)ワンウェイロック機構アーム(B)の引出し方向への操作はフリーですが、引出した任意の位置からの収納は、ボタンを収納方向に押し込むことで可能となります。
ロック解除力(ボタン押込力)：約19.6N(約2kgf)
用途モニタースタンド、案内板、点滴台、譜面台、POSレジ、ショップ棚など、高さ(長さ)調整が必要な箇所
材質A6063、PA、SUS304、POM
質量(g)96.8
使用温度範囲(℃)0～60
部品名称アーム(A)、アーム(B)、ブッシュ、ロックユニット、スプリング、ボタン、シール
表面処理アルマイト(白色)、黒色
RoHS指令(10物質対応)対応
耐久回数20000回
内容量1個
軸方向圧縮強度(A方向)：98.1N(10kgf)
アーム(A)を固定し、アーム(B)の軸方向に直角の荷重を加えた曲げ強度(B方向)：19.6N(2kgf)ワンウェイロック機構アーム(B)の引出し方向への操作はフリーですが、引出した任意の位置からの収納は、ボタンを収納方向に押し込むことで可能となります。
ロック解除力(ボタン押込力)：約19.6N(約2kgf)
商品説明動画
【伸縮ユニット】トチロック TM-328
【伸縮ユニット】トチロック TM-328
