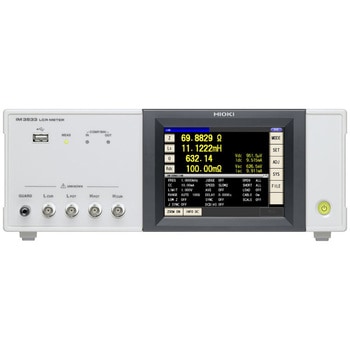

LCRメータ
基本確度±0.05%と広範囲な測定条件 (DCおよび1mHz～200kHz， 5mV～5V， 10μA～50mA設定可能)
C-DとESRなど条件の異なる測定を連続で行う場合、全体の測定スピードが約1/10に向上 (従来機3532-50比較)
低インピーダンス高精度モード搭載により、低インダクタンスやアルミ電解コンデンサのESR測定に効果的 (従来機3522-50比較で測定スピードが1/10に向上すると同時にばらつき=繰り返し精度も大幅改善)
巻数比/相互インダクタンス/温度補正付きDCRなどトランス専用測定。
表示範囲
Z、Y、Rs、Rp、Rdc、X、G、B、Ls、Lp、Cs、Cp :± (0.00000 [単位]～9.99999G [単位]) ZとYのみは絶対値表示
θ: ± (0.000°～180.000°)
D: ± (0.00000～9.99999)
Q: ± (0.00～99999.9)
Δ%: ± (0.0000%～999.999%)
T: -10.0℃～99.9℃
測定信号レベル
θ: ± (0.000°～180.000°)
D: ± (0.00000～9.99999)
Q: ± (0.00～99999.9)
Δ%: ± (0.0000%～999.999%)
T: -10.0℃～99.9℃
【通常モード】Vモード、CVモード: 5mV～5Vrms、1mVrmsステップ、CCモード: 10μA～50mArms、10μArmsステップ
【低インピーダンス高精度モード】Vモード、CVモード: 5mV～2.5Vrms、1mVrmsステップ、CCモード: 10μA～100mArms、10μArmsステップ
付属品電源コード ×1， 取扱説明書 ×1， CD-R (通信取扱説明書， サンプルソフト) ×1
質量(kg)3.1
電源AC100～240V、50/60Hz、50VAmax
表示カラーTFT 5.7 inch、表示 ON/OFF設定可能
寸法(幅W×高さH×奥行D)(mm)330×119×168
測定時間2 ms (1kHz、FAST、ディスプレイOFF、代表値)
機能DCバイアス測定、直流抵抗温度補正 (基準温度換算表示)、コンパレータ、BIN測定 (分類機能)、パネルロード・セーブ、メモリ機能
出力インピーダンス(Ω)通常モード: 100、低インピーダンス高精度モード: 25
インターフェースEXT I/O (ハンドラ)、USB通信、USBメモリ
測定レンジ100 mΩ～100 MΩ、10レンジ (全てのパラメータはZで規定)
測定周波数1 mHz～200 kHz (設定分解能 5桁分解能、ただし最小分解能1 mHz)
測定モードLCR、トランス測定 (N、M、ΔL)、連続測定 (LCRモード)
RoHS指令(10物質対応)対応
パラメータZ、Y、θ、Rs (ESR)、Rp、Rdc (直流抵抗)、X、G、B、Cs、Cp、Ls、Lp、D (tanδ)、Q、N、M、ΔL、T
基本確度Z: ±0.05% rdg.、θ: ±0.03°
内容量1台
【低インピーダンス高精度モード】Vモード、CVモード: 5mV～2.5Vrms、1mVrmsステップ、CCモード: 10μA～100mArms、10μArmsステップ
注意
※該非判定説明書はメーカーHPよりダウンロード可能です。詳細はメーカーHPにてご確認ください。※このメーカーの商品は、実際に使用されるお客様に限りご注文いただけます。製品仕様は国内向けです。校正書類付の場合、書類言語は和文です。
