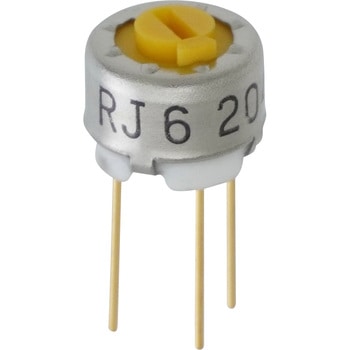

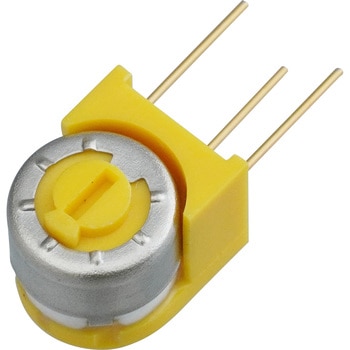

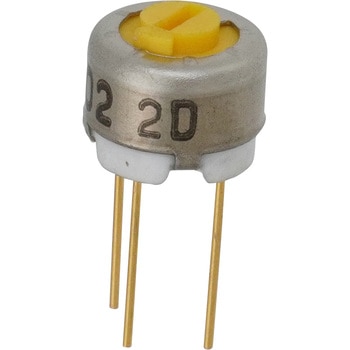

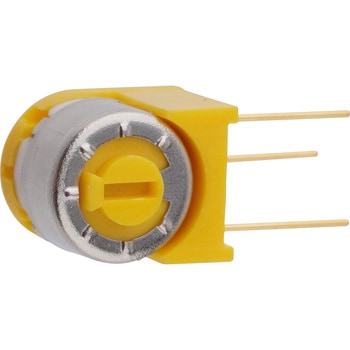

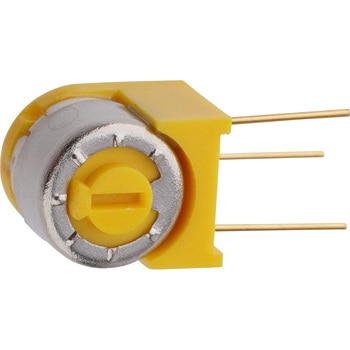

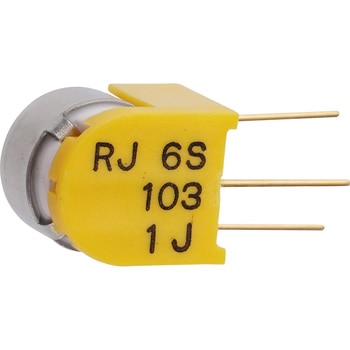

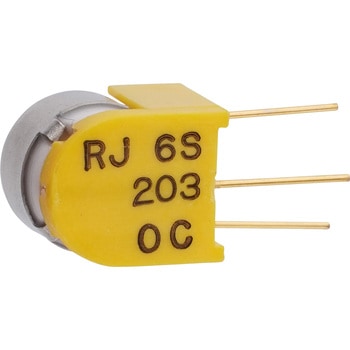

トリマポテンショメータ RJ-6シリーズ
0Ω～5MΩの幅広い抵抗値範囲、接触抵抗変化(C.R.V.)は 1 % 以下。貴金属合金多接点ワイパ採用。
抵抗値範囲：10Ω～5MΩ回転寿命：200回、端子強度：10N(1.02kgf)minimum、操作部押し強さ：5N(0.51kgf)minimum、はんだ付け性：245±3度 2～3s、熱衝撃：-65～125(0.5時間)5サイクル、負荷寿命：70度・0.5W・1000h、低温動作：-55度(2時間)、高温放置：120度(250時間)、耐水・密閉性：85度 60s、はんだ耐熱性：フロー/260±3度 5～6s 最大2回・手はんだ/380±10度 3～4s、残留抵抗：1 % 又は 2 Ω の何れか大きい方以下、接触抵抗変化：1 % 又は 3 Ω の何れか大きい方以下
抵抗(Ω)10～5M仕様操作部押し強さ：5N(0.51kgf)minimum、残留抵抗：1%又は2Ωの何れか大きい方以下、接触抵抗変化：1%又は3Ωの何れか大きい方以下材質ロータ：PBT、カバー：ステンレス、Oリング・ゴム板：シリコンゴム、電極体：Ag-Pdサーメット、抵抗体：RuO2、ベースエレメント：セラミック、端子：ニッケル・金メッキ、接着剤：エポキシ、ワイパ：多元合金形状上面調整質量(g)0.6使用温度範囲(℃)-55～120定格電力(W)0.5(70度)、0(120度)入力電圧(V)最大DC200または定格電力のいずれか小さいほう対応RoHS包装形態ポリ袋絶縁抵抗(MΩ)(DC500V)最大1000寿命回転寿命：200回、荷寿命：70度・0.5W・1000h電流(mA)最大ワイパ：100または定格電圧(V)電力のいずれか小さいほう温度係数(抵抗)10・20Ω・5MΩ：±250 10-6/℃(MAX)、50Ω～2MΩ：100 10-6/℃(MAX)引張強度N(kgf)端子強度：10(1.02)minimum耐衝撃性981m/s2 6ms、6 directions for 3 times each絶縁耐圧AC900V 60s耐振動性能振幅(Amplitude)1.52mmまたは、加速度 (Acceleration) 196 m/s2、10～2000 Hz， 3 directions， 12 times eachはんだづけ端子はんだ付け性：245±3度 2～3s、はんだ耐熱性：フロー/260±3度 5～6s 最大2回・手はんだ/380±10度 3～4s耐湿性-10～65(相対湿度80～98%)温度サイクル熱衝撃：-65～125(0.5時間)5サイクル耐水性耐水・密閉性：85度 60s回転トルク(mN・m[gfcm])2～15(20～153)抵抗値許容差(%)±10抵抗変化特性直線性電気的回転角度(°)230(1ターン)機械的回転角度(°)270(1ターン)内容量1個
