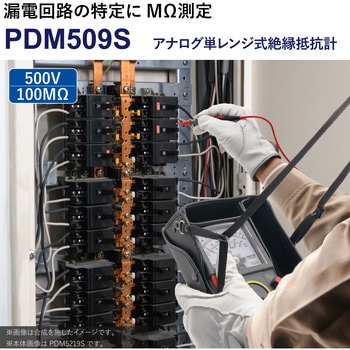

アナログ式絶縁抵抗計
単レンジ式、小型。
単発および連続測定が可能な絶縁抵抗測定スイッチ付。
測定後、充電された電圧を放電するディスチャージ機能。
内蔵電池容量が測定できるインナーバッテリーチェック機能。
直流電圧測定レンジ(DC60V)、活線状況を見極められる交流電圧測定機能。
付属のケースは測定時に両手が使える首掛けストラップ付。
- 定格電圧(V)
- 500
- 絶縁抵抗(Ω)
- 100M
- 交流電圧(V)
- 600(許容差：最大目盛値の±5%以内[正弦波交流/50～60Hz])
- 直流電圧(V)
- 60(許容差：最大目盛値の±5%以内)
- 付属品

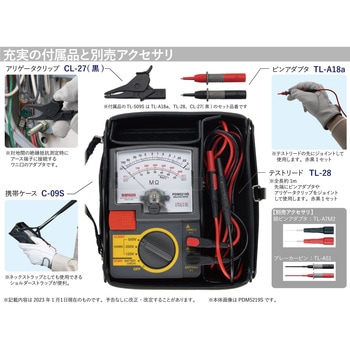

- テストリード(TL-509S：全長約1.2m)、携帯ケース(C-09S)、取扱説明書
- 種別
- アナログ式絶縁抵抗計
- 幅(mm)
- 99
- 高さ(mm)
- 144
- 質量(g)
- 約310
- タイプ
- リモートスイッチ付きリード
- 奥行(mm)
- 43
- 電源
- 6LF22/6LR61(9V形アルカリ電池)×1
- 寸法(高さH×幅W×奥行D)(mm)
- 144×99×43
- 寸法(幅W×高さH×奥行D)(mm)
- 99×144×43

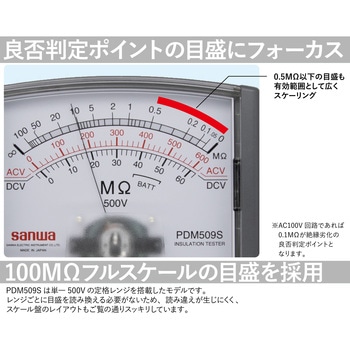

- 絶縁抵抗値目盛(MΩ)
- 0.05～0.1～50～100
- 使用環境
- 0～43℃ 80%RH以下(結露のないこと)
- 許容差保証温湿度範囲
- 23±5℃ 75%RH以下(結露のないこと)
- 安全規格
- IEC61010CAT.Ⅲ600V
- 定格電流(mA)
- 1～1.2
- RoHS指令(10物質対応)
- 対応
- 特性
- JIS C1302で規定された定格電流で低い絶縁抵抗値(MΩ)まで測定電圧を維持 単発および連続測定が可能な絶縁抵抗測定スイッチ付 直流電圧測定レンジ(DC60V)搭載 ディスチャージ(放電)機能 内蔵電池容量が測定できるインナーバッテリーチェック機能 活線状況を見極められる交流電圧測定機能 測定時に両手が使える首掛けストラップ付
- 内容量
- 1台
関連資料：PDM509S 単品カタログ(0.37MB)取扱説明書：PDM509S 取扱説明書(2.21MB)
注意
※校正書付商品については発注後のキャンセル不可となります。※校正書・トレーサビリティ体系図付商品についてはwebでの受注のみとなります。※品番に(JCSS校正書付)、(一般校正書・トレーサビリティ体系図付)、(校正書・トレーサビリティ体系図付)を含む商品のみに該当する書類が付属します。
特別運賃
| 地域 | 単位 | 配送費 |
|---|---|---|
| 全国 | 数量1以上のご注文(同一注文コードにつき) | ¥1,000/税込¥1,100 |
| 北海道地方 | 数量1以上のご注文(同一注文コードにつき) | ¥2,000/税込¥2,200 |
| 沖縄地方 | 数量1以上のご注文(同一注文コードにつき) | ¥2,000/税込¥2,200 |
| 離島 | 数量1以上のご注文(同一注文コードにつき) | ¥2,000/税込¥2,200 |
電気測定 の新着商品
PT-702 ゼロフラックス 電流プローブ DC-50kHz 4000Ap-p 1200A rms DC電流 2000A 確度 1% 変換比 1mV/A カップリング AC/DC クランプ直径 52mm 【国内正規品】【メーカー1年保証】PINTECH税込￥175,780￥159,800
高電圧差動プローブ DPシリーズ 100MHz～300MHz、最大入力差動電圧：70V(20X)， 700V(200X)～300V(100X)， 3000V(1000X))Micsig税込￥76,978～￥69,980～
多入力DC電子負荷装置 デュアルチャンネルタイプ (0～80V 0～5A 30W)+(0～80V 0～40A 250W)テクシオ・テクノロジー(GW INSTEK)税込￥395,780￥359,800カテゴリ
商品レビュー
対象商品 : 56295453
2020-08-01
用途: 機械のメンテナンス時
湘南機器サービス 様
2台目の購入になります。この機種はアナログですが内蔵バッテリーも
長持ちします。1台は別の部署で使用しています。
対象商品 : 56295453
2019-02-11
用途: 保守点検作業時の項目中にある絶縁抵抗値測定に使用しています。
建設業・工事業
今回40年前から使用していた三和の絶縁抵抗計が壊れましたので、購入。
首掛けベルト等が非常に便利で、良いです。
計測計は三和で慣れている為、申し分ありません。
対象商品 : 56295453
2017-07-26
用途: クルーザーの電気配線の絶縁テスト。また船内発電機の回路テストです。
農・林・水産業
全体的に外形が大きく感じますが、機能は容易な使用構成で満足しています。蓋が回転して裏側に回ることはよいのですが、むしろ取り外して使うほうが使用しやすいです。
