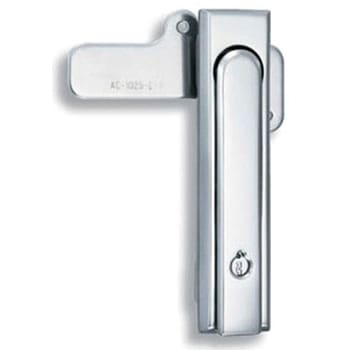

スリム平面スイングハンドル(鍵なし)

Name: スリム平面スイングハンドル(鍵なし)
Brand: TAKIGEN(タキゲン)

キャビネット工業会(CA-G02)「ハンドルの要求品質」に準拠しているハンドルです。(A-446)
取付け面から止め金までの奥行き12.5mmの薄型です。
平面ハンドルA-160・A-240シリーズのパネル穴明け寸法でも取付けられます。
防水タイプ(Oリング・シートパッキン使用)
左右兼用型(カムと止め金を裏返すと左右の入替えができます。)

用途キュービクル・配電盤・制御盤材質亜鉛合金(ZDC) 付属品専用止め金・取付け板・ビスセット適合板厚(mm)0～2.5 表面仕上げアクリル系樹脂焼付塗装(シルバー) 内容量1個

お気に入りに追加

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 A-446-1-2 A-446-2-2 A-446-3-2	寸法H1(mm) 選択解除 53 76.3 85	寸法H2(mm) 選択解除 18.8 19.2 21.6	寸法H3(mm) 選択解除 7.5	寸法L1(mm) 選択解除 88 121 146	寸法L10(mm) 選択解除 27 28	寸法L2(mm) 選択解除 50.5 83.5 101.5	寸法L3(mm) 選択解除 60 93 117	寸法L4(mm) 選択解除 11.75 11.8 13.5	寸法L5(mm) 選択解除 22 28	寸法L6(mm) 選択解除 62 72	寸法L7(mm) 選択解除 15 20	寸法L8(mm) 選択解除 12 14.5	寸法L9(mm) 選択解除 63 96 117	寸法W1(mm) 選択解除 30 33	寸法W2(mm) 選択解除 19 21	寸法W3(mm) 選択解除 23 26	寸法W4(mm) 選択解除 8 10	寸法W5(mm) 選択解除 24 25	寸法W6(mm) 選択解除 24 27	寸法d(mm) 選択解除 4.2 4.5	寸法t(mm) 選択解除 2.3	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
61099596	A-446-1-2	85	21.6	7.5	146	28	101.5	117	13.5	28	72	20	14.5	117	33	21	26	10	25	27	4.5	2.3	￥1,651	￥1,651	￥1,816 （税込）	4日以内出荷返品不可
61099605	A-446-2-2	76.3	19.2	7.5	121	27	83.5	93	11.8	22	62	15	12	96	30	19	23	8	24	24	4.2	2.3	￥1,588	￥1,588	￥1,747 （税込）	4日以内出荷返品不可
61099623	A-446-3-2	53	18.8	7.5	88	27	50.5	60	11.75	22	62	15	12	63	30	19	23	8	24	24	4.2	2.3	￥1,216	￥1,216	￥1,338 （税込）	4日以内出荷返品不可
