B-486用ブラケット
ジョイントは固定タイプと36°首振りのフリータイプからお選びください。
取付け金具はA～～Dの4種類からお選びください。
- 用途
- ガスダンパー用ジョイント
- 適合
- (ダンパー)B-486-22
- 材質
- シリンダ：圧力配管用炭素鋼鋼管(STPG)、ロッド：合金工具鋼(SKS相当)
- 質量(g)
- 62
- 使用温度範囲(℃)
- -10～80

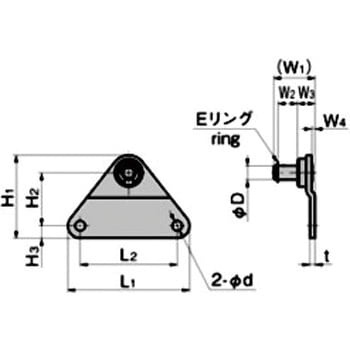

- 寸法L1(mm)
- 69
- 寸法t(mm)
- 3
- 寸法D(Φmm)
- 8
- 寸法L2(mm)
- 55
- 寸法d(Φmm)
- 5.5
- 寸法H1(mm)
- 47
- 使用ガス
- 窒素ガス(N2)
- 寸法H2(mm)
- 30
- 寸法W1(mm)
- 23.5
- 寸法W2(mm)
- 11
- 寸法H3(mm)
- 7
- 寸法W3(mm)
- 10
- 反力(N)
- (最大)1200以下
- 寸法W4(mm)
- 2
- 表面仕上げ
- シリンダー：黒塗装、ロッド：ガス軟窒化
- タキゲンコード
- 13410
- 内容量
- 1個
