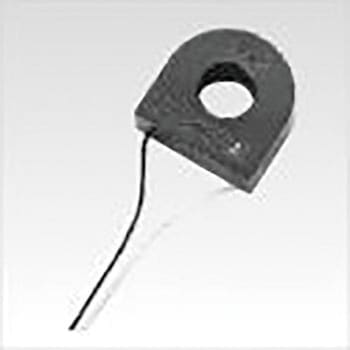

Φ12穴・小型化交流電流センサ
汎用・標準品の小型電流センサ(CTL-6P・-6S)と巻線数(800ターン)共通で適用電流を120Aまで拡大した電気仕様共通の上位機種。
貫通穴Φ12を確保しながら、外形・重量をスリム化した小型化設計。
出力リード線タイプで、任意のコネクタまたはケーブル延長接続が容易。
PC板取付用ピン端子構造も、OEM扱いで対応可能。
仕様(二次巻数)800n±2ターン、(二次巻線抵抗)18Ω(参考値)
質量(g)20
許容電流(A)180Arms連続
構造PBT樹脂ケース
耐電圧AC2000V(50/60Hz)、1min(貫通穴-出力リード線一括間)
適合電流(A)0.1～120Arms(50/60Hz)、RL≦10Ω
使用環境-20℃～+75℃ ≦80%RH 結露のないこと
保存環境-30℃～+90℃ 結露のないこと
リード線(出力)UL1007ビニール電線(AWG26×140L)
絶縁抵抗DC500V、≧100MΩ以上(貫通穴-出力リード線一括間)
内容量1個
