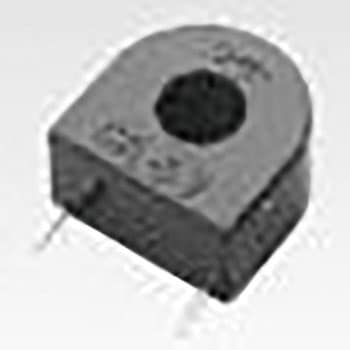

超小型交流電流センサ
プリント板垂直取付用ライトアングルピン。
一般計測用CTL汎用シリーズの最小型機種。
超小型品ながら貫通穴は(Φ6)を確保。重量約5gで、貫通導体と一体でプリント板に直接搭載する組立法に最適。
適用電流最大40Aまでのワイドレンジをカバー。
800：1の高変流比で直接電子回路へのインターフェースが可能。
仕様(飽和限界電流)60Arms(50/60Hz)、RL≦1Ω、(二次巻数)800n±2ターン、(二次巻線抵抗)31Ω(参考値)
質量(g)5
許容電流(A)60Arms連続
構造PBT樹脂ケース、エポキシ片面充填封止
耐電圧AC2000V(50/60Hz)、1min(貫通穴-出力端子一括間)
適合電流(A)0.1～40Arms(50/60Hz)、RL≦10Ω
使用環境-20℃～+75℃ ≦80%RH 結露のないこと
保存環境-30℃～+90℃ ≦80%RH 結露のないこと
出力端子Φ1.0×5L(硬銅ピン)、金メッキ付
絶縁抵抗DC500V、≧100MΩ(貫通穴-出力端子一括間)
内容量1個
