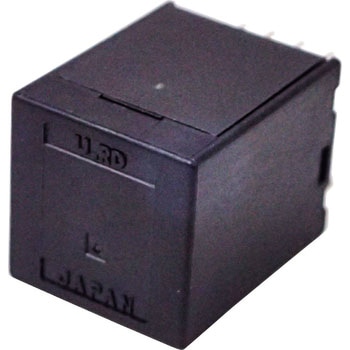

汎用直流電流センサ

汎用直流電流センサ - ユーアールディ汎用直流電流センサ - ユーアールディ汎用直流電流センサ - ユーアールディ汎用直流電流センサ - ユーアールディ
(1件のレビュー)

±15Vの制御電源対応。
出力は0±4Vで方向判別できる。
絶縁計測できる。
DC~20kHz帯の高周波までの計測が可能(高周波でのご使用の場合定格電流まで使用できなくなる場合がございます)。
最大300%までの出力直線性(ただし、精度保証は定格電流値であり、連続での使用は定格電流を超えないこと)。
過電流(最大パルス幅以内)でも破壊することがない。
3μs以内の高速応答性。

仕様(ノイズレベル)40mVp-p以下 (無負荷)、(ヒステリシス(FS→0))±15mV以内質量(g)8耐電圧AC2000V、1min(一次巻線-出力端子一括間)出力電圧±4V/定格電流、±12V/最大電流(推奨負荷抵抗≧10kΩ)精度(出力)±1%FS以内使用環境-10℃~+60℃、≦85%RH、結露のないこと。パルス幅(最大)定格電流X 10倍/50msec温度係数(出力電圧)±0.1%/℃ typ、(残留電圧)±1.5mV/℃ typ直線性±1%FS以内保存環境-15℃~+65℃、≦85%RH、結露のないこと。制御電源DC±15V±5% (25mA typ) 両電源絶縁抵抗DC500V、≧500MΩ (一次巻線-出力端子一括間)応答性3μs以下 (di/dt=FS/2μs時)残留電圧(V)±0.03mV以内 (無負荷)内容量1個
注意
※本製品は制御電源として±15V(+15Vと‐15Vの直流両電源)が必ず必要になります。プラス側のみの電流検出の場合でも、±15Vが必要です。いかなる場合でも+15Vのみでは動作致しません。
6件中 16各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
定格電流(A)
抵抗(Ω)
最大電流(A)
インダクタンス(H)
端子径(mm)
参考基準価格 (税別)販売価格(税別)販売価格(税込)
出荷目安
数量

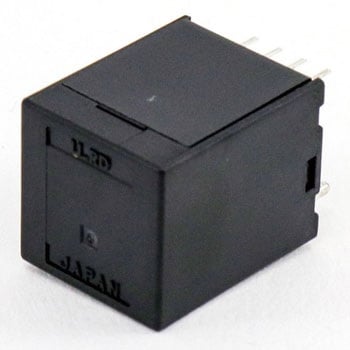

62905876HPS-10-AP±10(一次巻線直線)2.8m(非飽和)±301.5μ1.1
2,300
2,198
2,418(税込)
当日出荷
62905894HPS-15-AP±15(一次巻線直線)1.3m(非飽和)±450.7μ1.4
2,300
2,198
2,418(税込)
翌日出荷
返品不可
62905912HPS-20-AP±20(一次巻線直線)0.7m(非飽和)±600.4μ1.7
2,300
2,198
2,418(税込)
5日以内出荷
返品不可

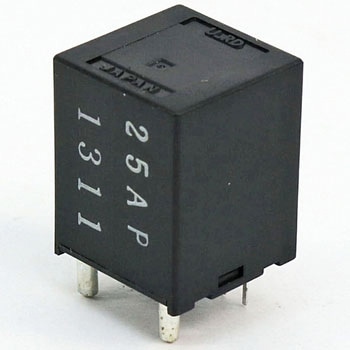

62905937HPS-25-AP±25(一次巻線直線)0.4m(非飽和)±750.2μ1.8
2,300
2,198
2,418(税込)
3日以内出荷
返品不可

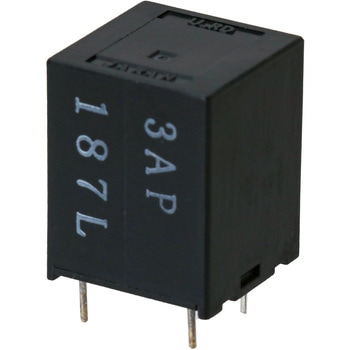

62905955HPS-3-AP±3(一次巻線直線)28m(非飽和)±916μ0.6
2,300
2,198
2,418(税込)
当日出荷
62905973HPS-5-AP±5(一次巻線直線)8.0m(非飽和)±155.1μ0.9
2,300
2,198
2,418(税込)
当日出荷
各品番毎の詳細は注文コードをクリックしてください
購買の手間を削減したい、経費精算を楽にしたい。そんなお悩み解決します

商品レビュー

平均満足度:
総レビュー件数:1
毎月抽選で1,000名様500円クーポンをプレゼント!商品レビューを投稿する
2023-02-25
用途: 対地電流の測定装置
三和企画有限会社有限会社

本体に型式の一部のみ表示されてないため不安がある。
