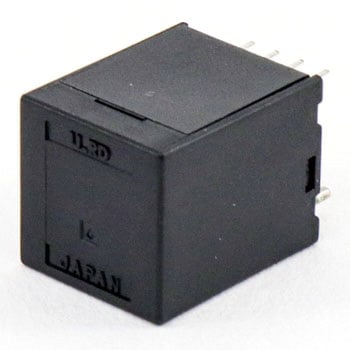

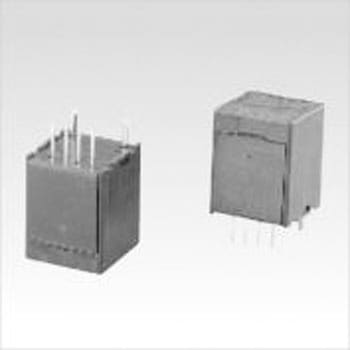

汎用直流電流センサ

汎用直流電流センサ ユーアールディ 汎用直流電流センサ ユーアールディ 汎用直流電流センサ ユーアールディ 汎用直流電流センサ ユーアールディ 汎用直流電流センサ ユーアールディ
(1件のレビュー)

+12V単電源対応。
出力は2.5Vを中心に0.5~4.5Vの幅で振れ、方向判別が可能。
絶縁計測可能。
DC~20kHz帯の高周波までの計測が可能(高周波でのご使用の場合定格電流まで使用できなくなる場合がございます)。
過電流(最大パルス幅以内)でも破壊することがない。
3μs以内の高速応答性。

仕様(ノイズレベル)40mVp-p以下 (無負荷)、(ヒステリシス(FS→0))±8mV以内 質量(g)8 耐電圧AC2000V、1min(一次巻線-出力端子一括間) 出力電圧2.5V±2V/定格電流(無負荷時2.5Vを中心に±2Vの出力幅、推奨負荷抵抗≧10kΩ) 精度(出力)±1%FS以内 使用環境-10℃~+60℃、≦85%RH、結露のないこと。 パルス幅(最大)定格電流X 10倍/50msec 温度係数(出力電圧)±0.1%/℃ typ、(残留電圧)±1mV/℃ typ 直線性±1%FS以内 保存環境-15℃~+65℃、≦85%RH、結露のないこと。 制御電源DC±12V±5% (25mA typ) 単電源 絶縁抵抗DC500V、≧500MΩ (一次巻線-出力端子一括間) 応答性3μs以下 (di/dt=FS/2μs時) 残留電圧(V)2.5V±20mV以内 (無負荷) 内容量1個
お気に入りに追加
6件中 1~6件 各品番毎の詳細は注文コードをクリックしてください
注文コード
インダクタンス(H)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
62905885 HPS-10-AS ±10 (一次巻線直線)2.8m (非飽和)±10 1.5μ 1.1
2,300
2,198
2,418 (税込)
当日出荷
62905903 HPS-15-AS ±15 (一次巻線直線)1.3m (非飽和)±15 0.7μ 1.4
2,300
2,198
2,418 (税込)
5日以内出荷

返品不可
62905928 HPS-20-AS ±20 (一次巻線直線)0.7m (非飽和)±20 0.4μ 1.7
2,300
2,198
2,418 (税込)
当日出荷
62905946 HPS-25-AS ±25 (一次巻線直線)0.4m (非飽和)±25 0.2μ 1.8
2,300
2,198
2,418 (税込)
5日以内出荷

返品不可

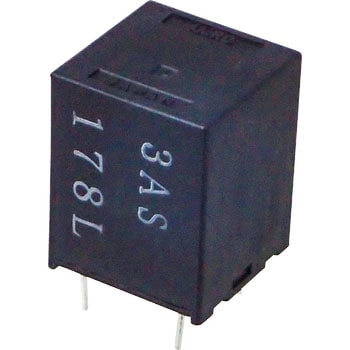

62905964 HPS-3-AS ±3 (一次巻線直線)28m (非飽和)±3 16μ 0.6
2,300
2,198
2,418 (税込)
当日出荷
62905982 HPS-5-AS ±5 (一次巻線直線)8.0m (非飽和)±5 5.1μ 0.9
2,300
2,198
2,418 (税込)
当日出荷
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 1
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
対象商品:
62905964
2022-12-09
用途:
DC24Vラインの電流計測

ホール素子タイプでは拾いきれないようなmAレベルの微小電流もそこそこ計測が出来るのでとても重宝しています。計測電流容量によって足の太さが異なりますので、これの配線取付用の専用基板かソケットがあればもっと良いのですが・・
