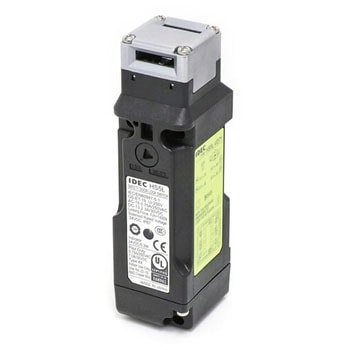

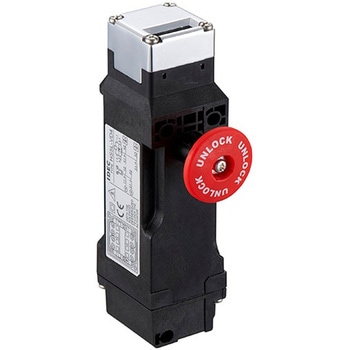

HS5L形ソレノイド付安全スイッチ
- 仕様
- 対応可能カテゴリ4、タイプおよびコード化レベル：Type2 インターロック装置Low Level Coded(EN ISO 14119)、アクチュエータ操作速度：0.05～1m/s
- 質量(g)
- 約300
- 保護構造
- IP67(IEC60529)Type 4X Indoor Use Only
- 適合規格
- EN ISO14119、GS-ET-19(TUV認証)、EN60947-5-1(TUV認証)、UL508(UL Listing認証)、CSA C22.2 No. 14(c-UL Listing認証)、GB/T14048.5(CCC認証)、KS C IEC60947-5-1/S1-G-1/S2-E-4(KOSHA(韓国Sマーク)認証)、用途規格：IEC60204-1/EN60204-1
- 定格絶縁電圧(V)
- 250(LED、ソレノイド-アース間：30)
- 表示灯の有り無し
- 有(緑)
- 機能
- ソノレイド有、手動ロック解除KEY有
- 動作力
- 直接開路：120N以上
- 絶縁抵抗(MΩ)
- 充電金属部-非充電金属部：100以上(DC500Vメガにて)、異極端子間：100以上(DC500Vメガにて)
- 相対湿度
- 20～95%RH(ただし、結露しないこと)
- 使用周囲温度(℃)
- -20～55(ただし、氷結しないこと)
- ケーブル
- 0.3mm2以上1.5mm2以下、またはAWG22以上AWG16以下のより線または単線が1本
- 耐振動(耐久)
- 30Hz、片振幅：1.5mm
- 保存温度範囲(℃)
- -40～80(ただし、氷結しないこと)
- 引張強度(N)
- ロック時のアクチュエータ：Fzh=1400以上(GS-ET-19)ただし、HS9Z-A55形を使用時はFzh=500以上
- 耐振動(誤動作)
- 10～55Hz、片振幅：0.35mm
- 電気的耐久性
- 10万回以上(操作頻度900回/時)、200万回以上(AC/DC24V・100mA)
- 感電保護クラス
- ClassⅡ(IEC61140)
- 条件付短絡電流
- 50A(250V)
- 定格インパルス耐電圧(kV)
- 2.5(LED、ソレノイド-アース間：0.5)
- 汚染度(使用環境)
- 3
- 定格通電電流(A)
- 2.5
- 最大操作頻度
- 900回/時
- コンジット口サイズ
- M20
- 定格使用電圧(V)
- 30/125/250
- 動作ストローク(mm)
- 直接開路：11以上(アクチュエータ：HS9Z-A51/A5P形)、12以上(アクチュエータ：HS9Z-A52/A51A/A52A/A53/A55/A55S/SH5/EH5L形)、24.5以上(アクチュエータ：HS9Z-BA5形)
- 耐衝撃(誤動作)(m/s2)
- 100
- 耐衝撃(耐久)(m/s2)
- 1000
- 内容量
- 1台
