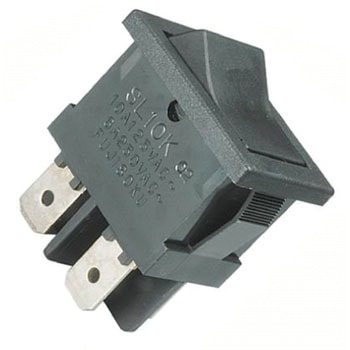

ロッカースイッチSL10Kシリーズ
UL、CSA、VDE規格認定品。
パネルへの取付けは、スナップイン方式です。
コンパクトタイプのため、省スペース設計に適しています。
機器の電源用として最適です。
突入電流100Aタイプです。
遮断距離3mm以上。
定格
[誘導負荷]突入電流(力率=0.6)：AC125 100A・60A、AC250 60A・36A、遮断電流(力率=0.9)：AC125 10A、AC250 6A
[抵抗負荷]AC125V 10A、AC250V 10A(力率=1.0)
[最小定格]AC/DC5V 10mA
電気的寿命
[抵抗負荷]AC125V 10A、AC250V 10A(力率=1.0)
[最小定格]AC/DC5V 10mA
(突入電流)AC125V 100A、(遮断電流)10A：1万回
(突入電流)AC125V 60A、(遮断電流)10A：2万回
(突入電流)AC250V 60A、(遮断電流)6A：1万回
(突入電流)AC250V 36A、(遮断電流)6A：2万回
(抵抗負荷)2万回
スイッチ特性ON-OFF
端子形状タブ端子 TAB#187(t=0.5)
極数2極
色(フレーム・ロッカー)黒
使用温度範囲(℃)-25～+85
絶縁抵抗(MΩ)100以上(DC500V)(端子-端子間)
接触抵抗(mΩ)20以下(DC2～4V 1A)
保存温度範囲(℃)-40～+85
RoHS指令(10物質対応)対応
耐電圧(V)AC1500 1分間(端子-端子間)
作動力3.92～12.7N
内容量1個
(突入電流)AC125V 60A、(遮断電流)10A：2万回
(突入電流)AC250V 60A、(遮断電流)6A：1万回
(突入電流)AC250V 36A、(遮断電流)6A：2万回
(抵抗負荷)2万回
注意
※別売りでSLE6、SLE10、SL10K、SLE210K用スイッチガードがあります。
