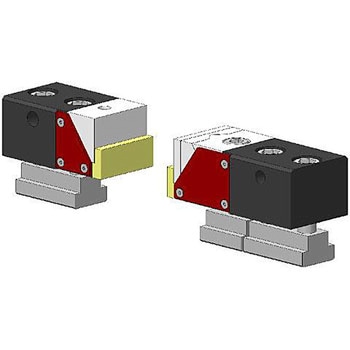

Vクランプ VCP-80F

高精度汎用サイドクランプ
マシンの加工領域を最大限に活用
独自のV溝クサビ口金でワークの浮き上がりシャットアウト。

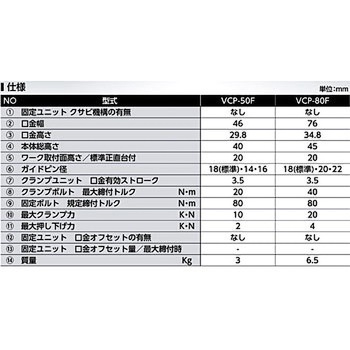

用途汎用治具クランパー口幅(mm)76 仕様固定ユニット口金オフセットなし質量(kg)6.5 タイプ固定ユニットクサビ機構なし取付高(mm)(ワーク)20 総高さ(mm)本体45 最大締付トルク(N・m)40 押圧力(kN[kg])4 クランプ力(kN)最大20 有効ストローク(mm)(口金)3.5 口金高さ(mm)34.8 内容量1セット

注意

※海外において製品使用上による事故等の保障は一切受付けておりませんのでご注意下さい。

お気に入りに追加

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

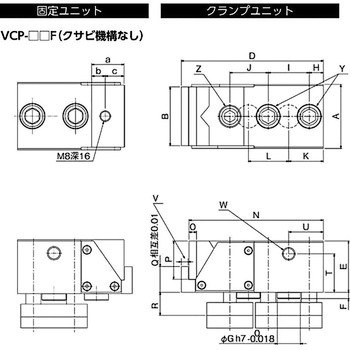

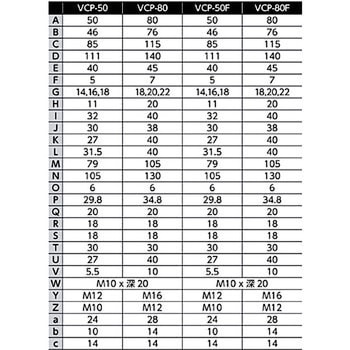

注文コード	品番選択解除 VCP-80F(18) VCP-80F(20) VCP-80F(22)	寸法A(mm) 選択解除 80	寸法B(mm) 選択解除 76	寸法C(mm) 選択解除 115	寸法D(mm) 選択解除 140	寸法E(mm) 選択解除 45	寸法F(mm) 選択解除 7	寸法G(mm) 選択解除 18 20 22	寸法H(mm) 選択解除 20	寸法I(mm) 選択解除 40	寸法J(mm) 選択解除 38	寸法K(mm) 選択解除 40	寸法L(mm) 選択解除 40	寸法M(mm) 選択解除 105	寸法N(mm) 選択解除 130	寸法O(mm) 選択解除 6	寸法P(mm) 選択解除 34.8	寸法Q(mm) 選択解除 20	寸法R(mm) 選択解除 18	寸法S(mm) 選択解除 18	寸法T(mm) 選択解除 30	寸法U(mm) 選択解除 40	寸法V(mm) 選択解除 10	寸法W(mm) 選択解除 M10×深20	寸法Y(mm) 選択解除 M16	寸法Z(mm) 選択解除 M12	寸法a(mm) 選択解除 28	寸法b(mm) 選択解除 14	寸法c(mm) 選択解除 14	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
68865387	VCP-80F(18)	80	76	115	140	45	7	18	20	40	38	40	40	105	130	6	34.8	20	18	18	30	40	10	M10×深20	M16	M12	28	14	14	￥139,000	￥138,800	￥138,800	￥152,680 （税込）	4日以内出荷メーカー直送返品不可代引不可
68865396	VCP-80F(20)	80	76	115	140	45	7	20	20	40	38	40	40	105	130	6	34.8	20	18	18	30	40	10	M10×深20	M16	M12	28	14	14	￥139,000	￥138,800	￥138,800	￥152,680 （税込）	4日以内出荷メーカー直送返品不可代引不可
68865405	VCP-80F(22)	80	76	115	140	45	7	22	20	40	38	40	40	105	130	6	34.8	20	18	18	30	40	10	M10×深20	M16	M12	28	14	14	￥139,000	￥138,800	￥138,800	￥152,680 （税込）	4日以内出荷メーカー直送返品不可代引不可
