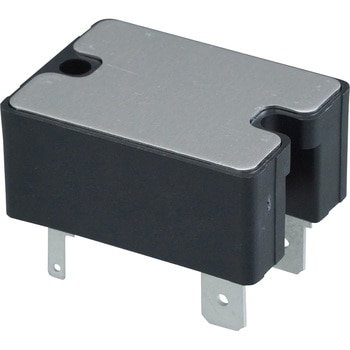

AQ-J ソリッドステートリレー
1.小型サイズ
底面積従来品比(AQ-R)約40%の省スペース化を実現。
バリスタ内蔵
外来サージ吸収に優れます。
入力逆接続保護機能付
省施工(タブ端子)
専用の放熱グリース、ネジにてSSRを取付済みの放熱器一体型を品揃え(DINレールワンタッチ取付け可能)
放熱器一体型(出力構成：1a、1a × 2)もラインナップ
DINレール取付可能(別売りオプション)
- 用途
- 厨房機器、自動販売機、射出成形機、包装機械包装機械、アミューズメント機器
- 寸法(mm)
- 28×38×30
- 端子形状
- タブ端子
- 耐電圧
- 入力-出力間：3000Vrms(1分間)、入力-出力-ケース間：2500Vrms(1分間)
- 保存温度(℃)
- -30～100(ただし、氷結・結露しないこと)
- 機能
- バリスタ内蔵
- 出力周波数(Hz)
- 45～65
- 絶縁抵抗(MΩ)
- 入力-出力-ケース間：100以上(500 V DCにて)
- 動作表示
- ゼロクロス ターンオン/オフ
- 耐振動(耐久)
- 単品：10～55Hz複振幅1.5mm、放熱器一体型：10～55Hz複振幅0.75mm(上下、左右、前後各方向)
- 耐衝撃(耐久)
- 単品： 980 m/s2以上、放熱器一体型： 197m/s2(上下、左右、前後各方向)
- 動作時間(ms)
- 1/2サイクル+1以下
- 復帰時間(ms)
- 1/2サイクル+1以下
- 最小負荷電流(mA)
- 出力側：50
- 内容量
- 1箱(10個)
