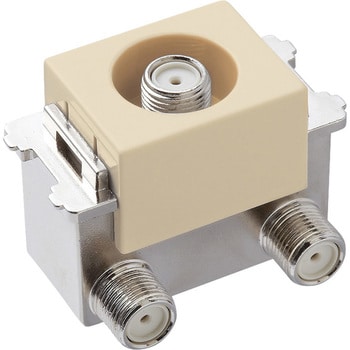

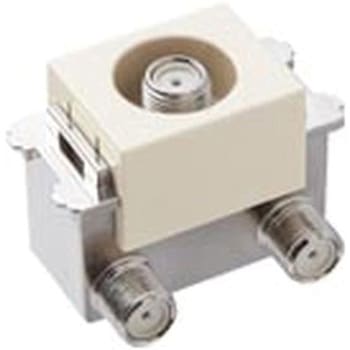

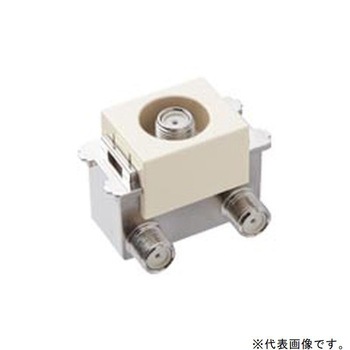

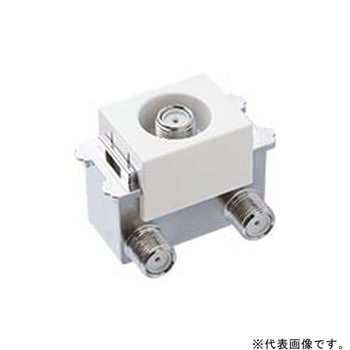

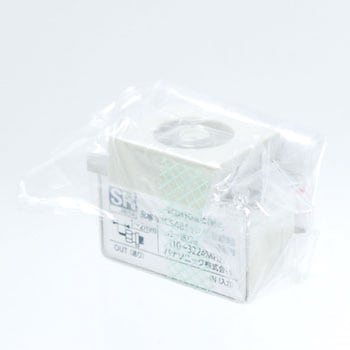

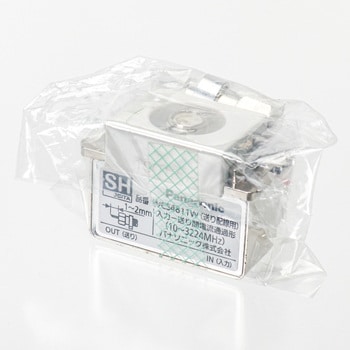

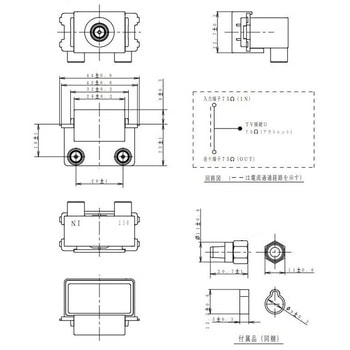

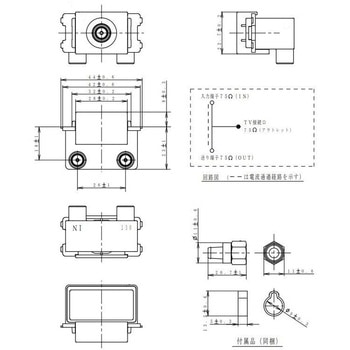

埋込高シールドテレビコンセント 【4K】【8K】対応 送り配線用電流通過形

適合

HF、FM・VHF、UHF、BS-IF、CS-IF、BS-IF(L)、CS-IF(L)

周波数帯域(MHz)

(HF)10〜76、(FM・VHF)76〜300、(UHF)300〜770、(BS-IF)770〜1489、(CS-IF)1489〜2150、(BS-IF(L))2150〜2681、(CS-IF(L))2681〜3224

使用周囲温度(℃)

-10〜40

適合電線

高周波同軸ケーブル S-5C-FB(特性インピーダンス75 Ω)

結線方式

F型接栓式

電圧定在波比

(HF)2.0以下、(FM・VHF)1.8以下、(UHF)1.8以下、(BS-IF)2.0以下、(CS-IF)2.5以下、(BS-IF(L))2.5以下、(CS-IF(L))2.5以下

インピーダンス(Ω)

入力/75、送り/75、TV接続口/75

挿入損失(dB)

(HF)1.9以下、(FM・VHF)1.5以下、(UHF)1.9以下、(BS-IF)2.4以下、(CS-IF)3.5以下、(BS-IF(L))4.0以下、(CS-IF(L))5.5以下

結合損失(dB)

(HF)12.0以下、(FM・VHF)12.0以下、(UHF)12.0以下、(BS-IF)12.0以下、(CS-IF)13.0以下、(BS-IF(L))14.0以下、(CS-IF(L))15.0以下

逆結合損失(dB)

(HF)15以上、(FM・VHF)25以上、(UHF)20以上、(BS-IF)18以上、(CS-IF)15以上、(BS-IF(L))15以上、(CS-IF(L))15以上

電流通過

1A30VAC、0.8A15VDC

内容量

1個
