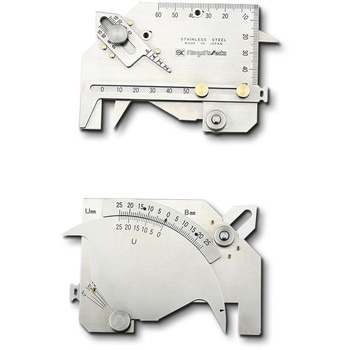

溶接ゲージ WGU-8M

溶接ゲージ WGU-8M 新潟精機(SK)

板材の厚み、溶接ビード幅の測定、丸物外径及び鉄筋等の圧接溶接の膨らみなどの測定機能をプラス
国土交通省告示による新規格対応、突き合わせ溶接の食い違い段差測定で、ビード跨ぎ幅が53mmになり、厚物溶接の測定範囲が広くなりました。
ベベル角度の測定範囲が、0~70°まで測定可能

用途溶接の肉盛、すみ肉の大きさ及び角度等の測定、圧接溶接の膨らみ測定 トラスコ品番817-8082 材質ステンレス 開先角度(°)0~70(最小読取値:5) RoHS指令(10物質対応)対応 丸棒径R(Φmm)30 本体直尺目盛(mm)50・60 余盛高さ(mm)25 すみ肉脚長(mm)25 すみ肉のど厚(mm)15 アンダーカット深度(mm)25 ルート間隔(mm)2~5 ビード幅(mm)0~53 長さ寸法の測定精度(mm)±0.4(のど厚測定±0.7工場製作精度) 角度測定精度(°)±2 内容量1個
お気に入りに追加
1件中 1~1件 各品番毎の詳細は注文コードをクリックしてください
注文コード 参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
10276692 WGU-8M
15,000
12,900
14,190 (税込)
当日出荷
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

商品レビュー

商品レビューを投稿すると毎月抽選で 1,000名様500円クーポンをプレゼント!

よくあるご質問(FAQ)

ご質問件数: 1
ご質問は製品仕様に関する内容に限らせて頂きます。 この商品について質問する
質問:
役立つ情報などございますか
回答:
下記のタイトルの内容でお役に立てるなら、URLのリンク先ご確認ください。

溶接ゲージの特長と測定箇所について
豆知識URL:
https://www.monotaro.com/note/cocomite/096/
2023-03-24
