溶接ゲージ WGU-9M



溶接ゲージ WGU-9M 商品レビューを投稿する

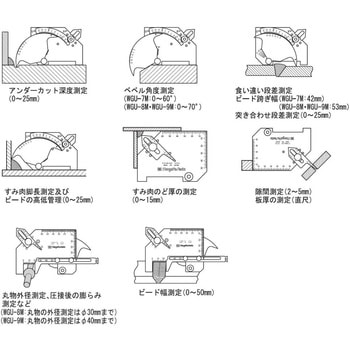

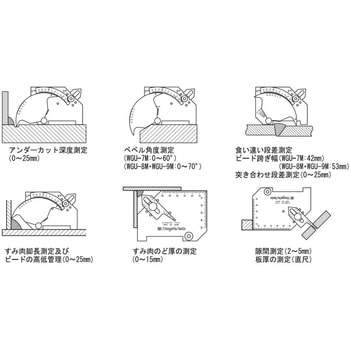

板材の厚み、溶接ビード幅の測定、丸物外径及び鉄筋等の圧接溶接の膨らみなどの測定機能をプラス
国土交通省告示による新規格対応、突き合わせ溶接の食い違い段差測定で、ビード跨ぎ幅が53mmになり、厚物溶接の測定範囲が広くなりました。
ベベル角度の測定範囲が、0〜70°まで測定可能
アンダーカット測定機能は、測定子の先端を研磨し鋭利化したことにより、従来品よりも正確な測定ができます。
用途

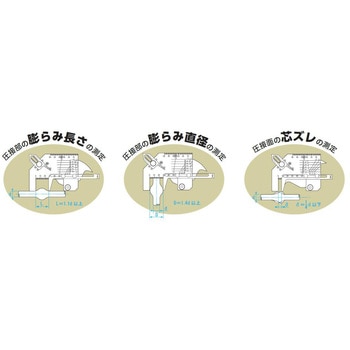

溶接の肉盛、すみ肉の大きさ及び角度等の測定、圧接溶接の膨らみ測定
トラスコ品番
377-6816
材質
ステンレス
開先角度(°)
0〜70(最小読取値:5)
丸棒径R(Φmm)
50
本体直尺目盛(mm)
60
余盛高さ(mm)
25
すみ肉脚長(mm)
25
すみ肉のど厚(mm)
15
アンダーカット深度(mm)
25
ルート間隔(mm)
2〜5
ビード幅(mm)
0〜53
長さ寸法の測定精度(mm)
±0.4(のど厚測定±0.7工場製作精度)
角度測定精度(°)
±2
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
1 件中 1 - 1 件
注文
コード

品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
39422074 WGU-9M ¥16,000
¥10,900 1 ¥10,900
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
