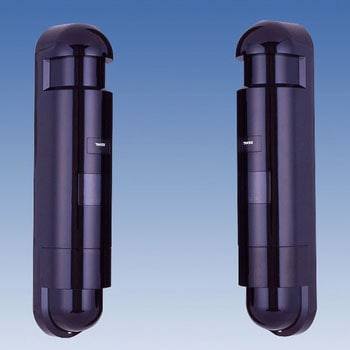

赤外線センサー 近赤外線ビーム遮断方式



赤外線センサー 近赤外線ビーム遮断方式 商品レビューを投稿する

上下2本の赤外線ビームを同時に遮断しないと発報しないAND方式の採用により、鳥の飛来や落葉など時間差のある瞬間的な遮光による誤動作が大幅に軽減されます。
複数の赤外線センサーで直線警戒する場合や多段警戒に威力を発揮。赤外線パルスビームの変調周波数をH/Lで切替えることにより、回り込みを避けることができます。
窓やフェンス境界などのホームセキュリティや簡易仕様の用途にもご使用いただけます。
ビームのピッチを約240mmと広く取っていますので、鳥や落ち葉などによる誤動作を大きく軽減しました。
検知応答速度は0.05〜0.7sまでボリュームで可変可能。検知応答時間の設定を長くすることにより、落ち葉などに対して誤動作がしにくくなります。ただし、むやみに遅くすると人間を検知しなくなりますので、ご注意ください。
材質
樹脂
ワインレッド
質量(g)
投光器:約560、受光器:約600
出力
ダンパー/接点定格:AC/DC30V・0.1A(抵抗負荷)、接点方式:無電圧接点(b接点)、接点動作:カバー開時、接点開
検出方式
近赤外線ビーム遮断方式(2段ビーム対向型)〔二重変調方式〕
配線接続
端子式
電源電圧(V)
DC10〜30(極性なし)
消費電流(mA)
投光器24以下、受光器46以下
応答時間(秒)
(検知) 遮光時間:0.05〜0.7(ボリュームにて可変)※標準位置:0.05秒
使用周囲温度(℃)
-25〜+60
付加機能
赤外線周波数切替機能(L/H)、AGC回路、防霜カバー
設置場所
屋外・屋内(IP54相当)
警報出力
接点定格:AC/DC30V・0.5A(抵抗負荷)、接点方式:無電圧接点(a接点/b接点切替式)、接点動作:遮光時間+約1秒(オフディレイ動作)
表示灯
アラーム/赤色LED(受光器)警報出力時:点灯、受光感度/赤色LED(受光器)受光レベル減衰時:点灯、投光/緑色LED(投光器)投光時:点灯
光軸調整範囲
水平方向のみ:±90°
警戒距離
屋外15m以内(屋内30m以内)
距離余裕
屋外:10倍(150m)、屋内:5倍(150m)
内容量
1台

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
1 件中 1 - 1 件
注文
コード

品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
02962296 PB-15T ¥38,000
¥29,900 1 29,900
32,890 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
