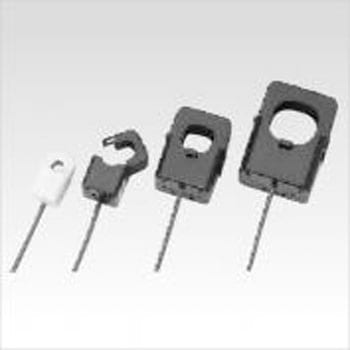

分割型直流電流センサ
±15Vの制御電源対応。出力は0±4Vで方向判別可能。絶縁計測可能。センサアンプ一体の分割型電線ワンタッチクランプ構造。
質量(g)60
電源(V)制御：DC±15±5% (25mA typ) 両電源
定格電流(A)±100
最大電流(A)±150
使用環境-10℃～60℃、≦85%RH、結露のないこと
温度係数電圧：±0.1%/℃ typ
直線性±1%FS以内
応答速度3μs以下 (di/dt=FS/2μs時)
保存環境-15℃～65℃、≦85%RH、結露のないこと
リード線VVC-Φ0.18X7-4C L=300
絶縁抵抗DC500V、≧500MΩ (貫通穴-出力端子一括間)
出力特性±4V/定格電流 (推奨負荷抵抗≧10kΩ)
耐電圧(V/min)AC1500(50/60Hz)(貫通穴-出力リード線端末一括間)
内容量1台
注意
※本製品は制御電源として±15V(+15Vと‐15Vの直流両電源)が必ず必要になります※プラス側のみの電流検出の場合でも、±15Vが必要です
※いかなる場合でも+15Vのみでは動作致しません
