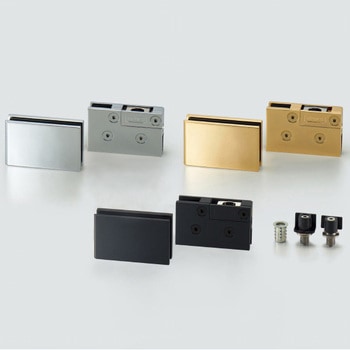

ガラス丁番 GS-GH20型インセット扉用
ガラスショーケースのインセット扉用蝶番です。
天板ガラス受GS-GB20型やシリンダーガラス錠GS-GL20型と一緒に使うことでデザインを統一できます。
仮止め機能により一人でも簡単に扉を取り付けられます。
調整ねじを回すことで、取付後に扉を左右に±3 mmずつ調整できます。
付属品
パッキン(t6 mm用)
六角棒スパナ呼び3
用途家具・ショーケース用
材質亜鉛合金(ZDC)
形状ピボット(軸吊)丁番型
適合扉高さ(mm)1600以下
付加機能左右調整機能
耐荷重(N)196/セット
適合扉幅(mm)700以下
適合ガラス厚(mm)6、8
最大扉高さ(mm)1600
最大扉幅(mm)700
内容量1セット
六角棒スパナ呼び3
注意
ガラスサイズは耐荷重を優先して決めてください。ガラス厚6 mmの場合は、別途付属されているパッキンに差し替えてください。
ガラスには飛散防止フィルムを貼ることをお勧めします。
開時と閉時の戸当りを別途設けてください。
鬼目ナットを埋め込む部材は、ナットの抜けや木部の割れを防ぐため、堅木など強度が高い部材を使用してください。
鬼目ナットを打ち込めない什器の場合は、面付用受座GS-GH20-MU型と併用してください。
ガラスの大きさ・使用場所・環境により、強化ガラスのご使用もご検討ください。
