流量計(差圧式) 水用

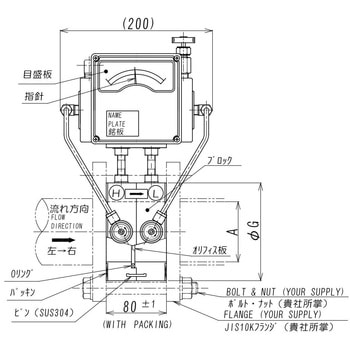

■ブロック部のオリフィス(絞り機構)で発生した差圧を指示計のダイアフラムで受圧し、機械的に流量に変換・指示する一般的な差圧式流量計(オリフィス式)です。
■本体の構造がシンプルで取扱いが簡単。
■接液部に可動部品はありません。
■フランジ間に挟み込みボルトで締付けるだけで簡単に配管に設置することができます。

用途水の瞬時流量測定、接点なし、面積式流量計の代用としてもご検討ください。材質接液部：SUS304・SUS316、パッキン：EPDM、指示計ボックス：AC 接点数0 流体水(WATER) 使用圧力範囲(MPa)0.05～1.0(G) 温度範囲(℃)0～100(結露・結霜条件下不可) 精度(%)±2F.S 面間寸法(mm)80±1 試験耐圧力(Mpa)1.5(G) 最大差圧(MPa)0.05 内容量1個

注意

※差圧式流量計前後の配管には直管部が必要です。入口側：内径の10倍以上、出口側：内径の5倍以上設けてください。
※ウオーターハンマー、負圧条件下ではストップ弁を閉じてください。
※フランジ、ボルトナットは付属しません。

お気に入りに追加

27件中 1～27件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 ODM-300-M-DR-10K-25A-80L/min-SUS304-1 ODM-300-M-DR-10K-25A-80L/min-SUS304-2 ODM-300-M-DR-10K-25A-80L/min-SUS304-9 ODM-300-M-DR-10K-40A-200L/min-SUS304-1 ODM-300-M-DR-10K-40A-200L/min-SUS304-2 ODM-300-M-DR-10K-40A-200L/min-SUS304-9 ODM-300-M-DR-10K-50A-300L/min-SUS304-1 ODM-300-M-DR-10K-50A-300L/min-SUS304-2 ODM-300-M-DR-10K-50A-300L/min-SUS304-9 ODM-300-M-DR-10K-65A-500L/min-SUS304-1 ODM-300-M-DR-10K-65A-500L/min-SUS304-2 ODM-300-M-DR-10K-65A-500L/min-SUS304-9 ODM-300-M-DR-10K-80A-800L/min-SUS304-1 ODM-300-M-DR-10K-80A-800L/min-SUS304-2 ODM-300-M-DR-10K-80A-800L/min-SUS304-9 ODM-300-M-DR-10K-100A-1200L/min-SUS304-1 ODM-300-M-DR-10K-100A-1200L/min-SUS304-2 ODM-300-M-DR-10K-100A-1200L/min-SUS304-9 ODM-300-M-DR-10K-125A-2000L/min-SUS304-1 ODM-300-M-DR-10K-125A-2000L/min-SUS304-2 ODM-300-M-DR-10K-125A-2000L/min-SUS304-9 ODM-300-M-DR-10K-150A-3000L/min-SUS304-1 ODM-300-M-DR-10K-150A-3000L/min-SUS304-2 ODM-300-M-DR-10K-150A-3000L/min-SUS304-9 ODM-300-M-DR-10K-200A-5000L/min-SUS304-1 ODM-300-M-DR-10K-200A-5000L/min-SUS304-2 ODM-300-M-DR-10K-200A-5000L/min-SUS304-9	流量範囲(L/min) 選択解除 15～80 40～200 60～300 100～500 150～800 300～1200 400～2000 600～3000 1000～5000	接続部のサイズ選択解除寸法A：JIS 10K 25A(フランジ挟み込み式)寸法A：JIS 10K 40A(フランジ挟み込み式)寸法A：JIS 10K 50A(フランジ挟み込み式)寸法A：JIS 10K 65A(フランジ挟み込み式)寸法A：JIS 10K 80A(フランジ挟み込み式)寸法A：JIS 10K 100A(フランジ挟み込み式)寸法A：JIS 10K 125A(フランジ挟み込み式)寸法A：JIS 10K 150A(フランジ挟み込み式)寸法A：JIS 10K 200A(フランジ挟み込み式)	寸法H(mm) 選択解除 230 240 255 260 270 285 300 325	寸法G(mm) 選択解除 70 85 100 120 130 155 185 215 265	流れ方向選択解除下→上右→左左→右	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41466733	ODM-300-M-DR-10K-25A-80L/min-SUS304-1	15～80	寸法A：JIS 10K 25A(フランジ挟み込み式)	240	70	左→右	￥254,400	￥249,800	￥249,800	￥274,780 （税込）	42日以内出荷返品不可
41466749	ODM-300-M-DR-10K-25A-80L/min-SUS304-2	15～80	寸法A：JIS 10K 25A(フランジ挟み込み式)	240	70	右→左	￥254,400	￥249,800	￥249,800	￥274,780 （税込）	42日以内出荷返品不可

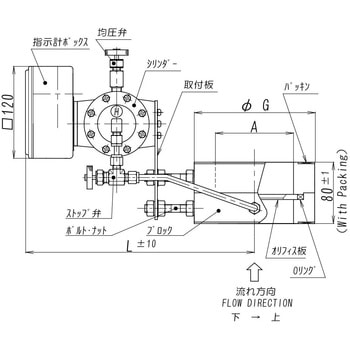

41466758	ODM-300-M-DR-10K-25A-80L/min-SUS304-9	15～80	寸法A：JIS 10K 25A(フランジ挟み込み式)	230	70	下→上	￥254,400	￥249,800	￥249,800	￥274,780 （税込）	42日以内出荷返品不可
41466767	ODM-300-M-DR-10K-40A-200L/min-SUS304-1	40～200	寸法A：JIS 10K 40A(フランジ挟み込み式)	255	85	左→右	￥263,500	￥259,800	￥259,800	￥285,780 （税込）	42日以内出荷返品不可
41466776	ODM-300-M-DR-10K-40A-200L/min-SUS304-2	40～200	寸法A：JIS 10K 40A(フランジ挟み込み式)	260	85	右→左	￥263,500	￥259,800	￥259,800	￥285,780 （税込）	42日以内出荷返品不可
41466785	ODM-300-M-DR-10K-40A-200L/min-SUS304-9	40～200	寸法A：JIS 10K 40A(フランジ挟み込み式)	230	85	下→上	￥263,500	￥259,800	￥259,800	￥285,780 （税込）	42日以内出荷返品不可
41466794	ODM-300-M-DR-10K-50A-300L/min-SUS304-1	60～300	寸法A：JIS 10K 50A(フランジ挟み込み式)	240	100	左→右	￥275,800	￥269,800	￥269,800	￥296,780 （税込）	42日以内出荷返品不可
41466803	ODM-300-M-DR-10K-50A-300L/min-SUS304-2	60～300	寸法A：JIS 10K 50A(フランジ挟み込み式)	240	100	右→左	￥275,800	￥269,800	￥269,800	￥296,780 （税込）	42日以内出荷返品不可
41466819	ODM-300-M-DR-10K-50A-300L/min-SUS304-9	60～300	寸法A：JIS 10K 50A(フランジ挟み込み式)	230	100	下→上	￥275,800	￥269,800	￥269,800	￥296,780 （税込）	42日以内出荷返品不可
41466828	ODM-300-M-DR-10K-65A-500L/min-SUS304-1	100～500	寸法A：JIS 10K 65A(フランジ挟み込み式)	255	120	左→右	￥295,700	￥289,800	￥289,800	￥318,780 （税込）	42日以内出荷返品不可
41466837	ODM-300-M-DR-10K-65A-500L/min-SUS304-2	100～500	寸法A：JIS 10K 65A(フランジ挟み込み式)	255	120	右→左	￥295,700	￥289,800	￥289,800	￥318,780 （税込）	42日以内出荷返品不可
41466846	ODM-300-M-DR-10K-65A-500L/min-SUS304-9	100～500	寸法A：JIS 10K 65A(フランジ挟み込み式)	230	120	下→上	￥295,700	￥289,800	￥289,800	￥318,780 （税込）	42日以内出荷返品不可
41466855	ODM-300-M-DR-10K-80A-800L/min-SUS304-1	150～800	寸法A：JIS 10K 80A(フランジ挟み込み式)	260	130	左→右	￥310,900	￥299,800	￥299,800	￥329,780 （税込）	42日以内出荷返品不可
41466864	ODM-300-M-DR-10K-80A-800L/min-SUS304-2	150～800	寸法A：JIS 10K 80A(フランジ挟み込み式)	260	130	右→左	￥310,900	￥299,800	￥299,800	￥329,780 （税込）	42日以内出荷返品不可
41466873	ODM-300-M-DR-10K-80A-800L/min-SUS304-9	150～800	寸法A：JIS 10K 80A(フランジ挟み込み式)	230	130	下→上	￥310,900	￥299,800	￥299,800	￥329,780 （税込）	42日以内出荷返品不可
41466889	ODM-300-M-DR-10K-100A-1200L/min-SUS304-1	300～1200	寸法A：JIS 10K 100A(フランジ挟み込み式)	270	155	左→右	￥339,900	￥339,800	￥339,800	￥373,780 （税込）	42日以内出荷返品不可
41466898	ODM-300-M-DR-10K-100A-1200L/min-SUS304-2	300～1200	寸法A：JIS 10K 100A(フランジ挟み込み式)	270	155	右→左	￥339,900	￥339,800	￥339,800	￥373,780 （税込）	42日以内出荷返品不可
41466907	ODM-300-M-DR-10K-100A-1200L/min-SUS304-9	300～1200	寸法A：JIS 10K 100A(フランジ挟み込み式)	230	155	下→上	￥339,900	￥339,800	￥339,800	￥373,780 （税込）	42日以内出荷返品不可
41466916	ODM-300-M-DR-10K-125A-2000L/min-SUS304-1	400～2000	寸法A：JIS 10K 125A(フランジ挟み込み式)	285	185	左→右	￥378,600	￥359,800	￥359,800	￥395,780 （税込）	42日以内出荷返品不可
41466925	ODM-300-M-DR-10K-125A-2000L/min-SUS304-2	400～2000	寸法A：JIS 10K 125A(フランジ挟み込み式)	285	185	右→左	￥378,600	￥359,800	￥359,800	￥395,780 （税込）	42日以内出荷返品不可
41466934	ODM-300-M-DR-10K-125A-2000L/min-SUS304-9	400～2000	寸法A：JIS 10K 125A(フランジ挟み込み式)	230	185	下→上	￥378,600	￥359,800	￥359,800	￥395,780 （税込）	42日以内出荷返品不可
41466943	ODM-300-M-DR-10K-150A-3000L/min-SUS304-1	600～3000	寸法A：JIS 10K 150A(フランジ挟み込み式)	300	215	左→右	￥421,000	￥399,800	￥399,800	￥439,780 （税込）	42日以内出荷返品不可
41466959	ODM-300-M-DR-10K-150A-3000L/min-SUS304-2	600～3000	寸法A：JIS 10K 150A(フランジ挟み込み式)	300	215	右→左	￥421,000	￥399,800	￥399,800	￥439,780 （税込）	42日以内出荷返品不可
41466968	ODM-300-M-DR-10K-150A-3000L/min-SUS304-9	600～3000	寸法A：JIS 10K 150A(フランジ挟み込み式)	230	215	下→上	￥421,000	￥399,800	￥399,800	￥439,780 （税込）	42日以内出荷返品不可
41466977	ODM-300-M-DR-10K-200A-5000L/min-SUS304-1	1000～5000	寸法A：JIS 10K 200A(フランジ挟み込み式)	325	265	左→右	￥483,900	￥479,800	￥479,800	￥527,780 （税込）	42日以内出荷返品不可
41466986	ODM-300-M-DR-10K-200A-5000L/min-SUS304-2	1000～5000	寸法A：JIS 10K 200A(フランジ挟み込み式)	325	265	右→左	￥483,900	￥479,800	￥479,800	￥527,780 （税込）	42日以内出荷返品不可
41466995	ODM-300-M-DR-10K-200A-5000L/min-SUS304-9	1000～5000	寸法A：JIS 10K 200A(フランジ挟み込み式)	230	265	下→上	￥483,900	￥479,800	￥479,800	￥527,780 （税込）	42日以内出荷返品不可
