1接点付流量計(差圧式) 海水用(比重1.03) 電気接点(1点)
差圧式流量計(オリフィス式)、差圧を指示計のダイアフラムで受圧し、機械的に流量に変換・指示します。
本体の構造がシンプルで取扱いが簡単。
接液部に可動部品はありません。
指示計部はマイクロスイッチによる電気接点を最大2個まで内蔵可能。
接点付流量計は流量指示と警報信号出力の2つの機能を兼ね備えています。
フランジ間に挟み込みボルトで締付けるだけで簡単に配管に設置することができます。
用途海水などの瞬時流量測定、マイクロスイッチによる電気接点(1点、納入後変更可)
材質PVC(シリンダー・ブロック・オリフィス)、BS/CuT(継手・バルブ/導圧管)、パッキン：NBR、指示計ボックス：AC
接点数1
流体海水(SEA WATER)

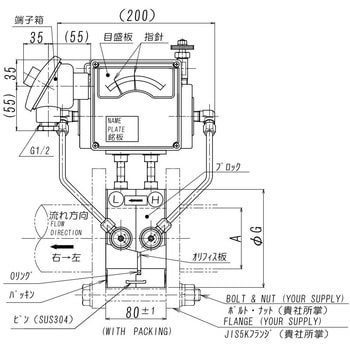

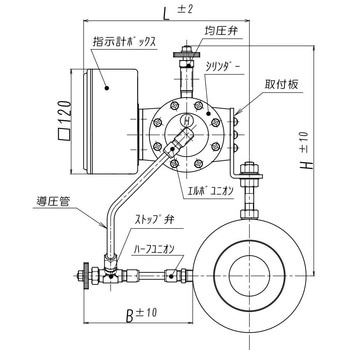

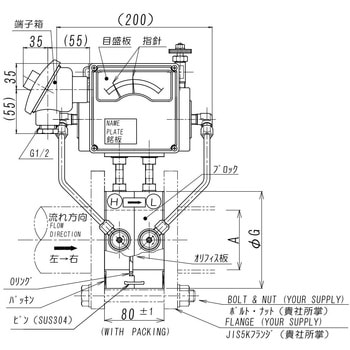

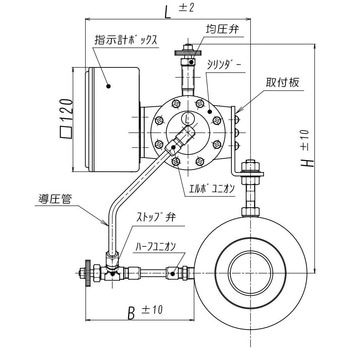

寸法L(mm)190
温度範囲(℃)0～100(結露・結霜条件下不可)
寸法B(mm)130
精度(%)±2F.S
絶縁抵抗(MΩ)DC500Vメガーにて100以上(端子とケース間)
接点方式マイクロスイッチ C接点
絶縁耐圧AC1500V/1分間
抵抗負荷AC125V 5A、250V 2.5A、 DC125V 0.25A、24V 5A
面間寸法(mm)80±1
圧力範囲(MPa)0.05～1.0(G)
接点容量AC125V 5A、250V 2.5A、 DC125V 0.25A、24V 5A
試験耐圧力(Mpa)0.75(G)
最大差圧(MPa)0.05
内容量1個
注意
※差圧式流量計前後の配管には直管部が必要です。入口側：内径の10倍以上、出口側：内径の5倍以上設けてください。※ウオーターハンマー、負圧条件下ではストップ弁を閉じてください。
※フランジ、ボルトナットは付属しません。水(比重1.0)用も製作できます。
