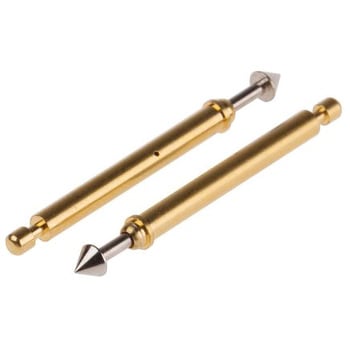

RS Pro コンタクトプローブ(プローブピン)

ピッチ = 3mm
長さ = 27mm
本体材質 = スチール
許容電流値 = 2A
接触抵抗 = 50mΩ
プローブチップタイプ = ポイント形
スプリングロード試験端子. 開発及び生産時の基板サブアセンブリの迅速なマルチポイントテストを可能にするスプリングロード端子です。 あらかじめ用意したテストベッドに押し込むか、エポキシ接着し、テストするボードのトラック及びピンと揃うように設計されています。 品番521-601には、基板のピン及びはんだ付けジョイントの位置を決めるための金めっき黄銅の凹型プローブが付いています。 品番521-611には、平らなトラック及びパッドとつなぐ、ニッケルめっき炭素鋼の尖形プローブが付いています。 プローブは、金めっきされたスチールのスプリングとともに金めっき黄銅のボディに収納されます。 はんだポストによる端子との接続 推奨するテストベッド厚: 最小5 mm (エポキシ接着) 最大12 mm (押し込み) 最大15 mm
