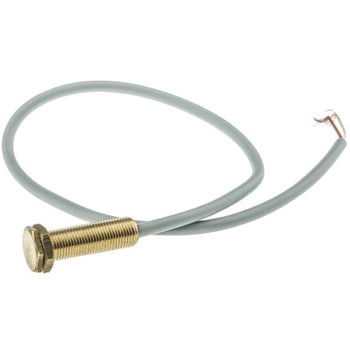

リードスイッチ RS Pro
仕様
スイッチ形状 = 円筒型
スイッチタイプ = Magnetic Proximity
通常の状態の構成 = 常時開
ターミナルタイプ = ねじ(M8×0.75)
電流 Max = 500 mA
最大AC電圧 = 200V
最大DC電圧 = 200V
コンタクトポジション = 常時開
接触抵抗 = 200mΩ
トータル長さ = 28mm
長さ = 28mm
動作温度 Max = +85℃
マグネット(品番 ； 361-7011 361-7011 )とセンサ( ； 361-4933 361-4933 )は別注です。. 黄銅、M8. 別個の同型ハウジングに取り付けられたリードスイッチとマグネット 調整用に全ねじ付き ケーブル長: 280 mm. 用途: 位置検出又はリミット検出 リニアアクチュエータ ドアと窓のセキュリティ
スイッチタイプ = Magnetic Proximity
通常の状態の構成 = 常時開
ターミナルタイプ = ねじ(M8×0.75)
電流 Max = 500 mA
最大AC電圧 = 200V
最大DC電圧 = 200V
コンタクトポジション = 常時開
接触抵抗 = 200mΩ
トータル長さ = 28mm
長さ = 28mm
動作温度 Max = +85℃
マグネット(品番 ； 361-7011 361-7011 )とセンサ( ； 361-4933 361-4933 )は別注です。. 黄銅、M8. 別個の同型ハウジングに取り付けられたリードスイッチとマグネット 調整用に全ねじ付き ケーブル長: 280 mm. 用途: 位置検出又はリミット検出 リニアアクチュエータ ドアと窓のセキュリティ
RoHS指令(10物質対応)対応内容量1個
注意
※ねじ部はM8×0.75です。電子部品(オンボード) の新着商品
TE Connectivity 押しボタンスイッチ 3 A モーメンタリ パネルマウント 白TE Connectivity Japan(旧:TYCOELECTRONICS(タイコエレクトロニクス))税込￥3,298～￥2,998～
はんだタブ端子、ソルダータブ端子 TE Connectivity 非絶縁 ストレート 4.8 x 0.5mmTE Connectivity Japan(旧:TYCOELECTRONICS(タイコエレクトロニクス))税込￥1,868～￥1,698～
カテゴリ
商品レビュー
2022-09-09
用途: モーター回転による品物位置制御
センサマグネット RS Pro 近接スイッチ用途， 11 x 28 mmと併用して使用。
装置に取り付ける前のテストでは感度は良かったのですが、
リードスイッチを装置の鉄製板に直接取り付けると、リードスイッチが金属製のせいか、磁気センサーの特性なのか解りませんが、マグネットを感知部に直接に接触させても感知しません。
ナットを別に用意し、リードスイッチの感知部を鉄製板から10ｍｍ程度浮かせると、5ｍｍ程度の間隔で、どうにか感知し、制御できました。
対象商品 : 41238278
2020-05-16
用途: モーターの回転方向変更のための位置検出に使用
商品そのものは良いです。
商品説明にネジピッチの記載が無く、標示ピッチと思い別にナットを購入したのですが、0.75ピッチである事が購入後に解りナットの再購入が必要になりました。
標準ピッチでない場合は、当該規格の表示をして頂きたいです。
M8×0.75 の規格でした。
