流量計(差圧式) 海水用(比重1.03)

Name: 流量計(差圧式) 海水用(比重1.03)
Brand: 東京流機工業

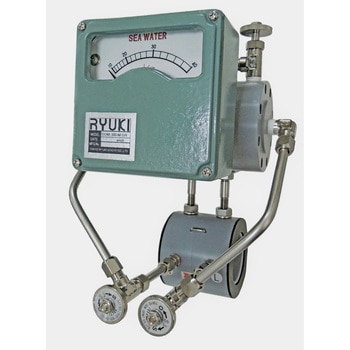

■ブロック部のオリフィス(絞り機構)で発生した差圧を指示計のダイアフラムで受圧し、機械的に流量に変換・指示する一般的な差圧式流量計(オリフィス式)です。
■本体の構造がシンプルで取扱いが簡単。
■接液部に可動部品はありません。
■フランジ間に挟み込みボルトで締付けるだけで簡単に配管に設置することができます。

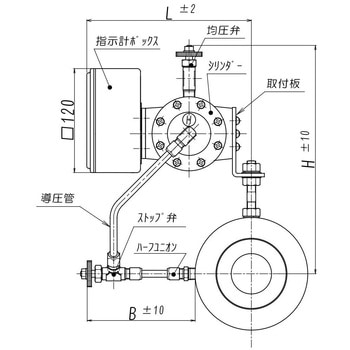

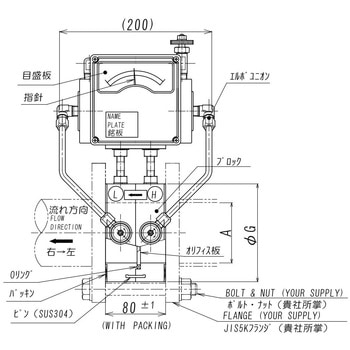

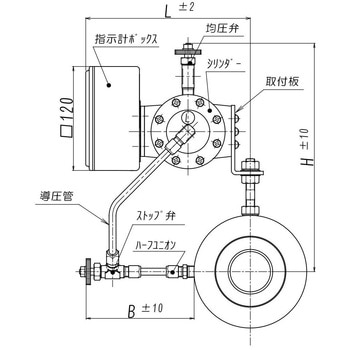

用途海水の瞬時流量測定、接点なし、面積式流量計の代用としてもご検討ください。材質PVC(シリンダー・ブロック・オリフィス)、BS/CuT(継手・バルブ/導圧管)、パッキン：NBR、指示計ボックス：AC接点数1流体海水(SEA WATER)寸法L(mm)190温度範囲(℃)0～100(結露・結霜条件下不可)寸法B(mm)130精度(%)±2F.S面間寸法(mm)80±1圧力範囲(MPa)0.05～1.0(G)試験耐圧力(Mpa)0.75(G)最大差圧(MPa)0.05内容量1個

注意

※差圧式流量計前後の配管には直管部が必要です。入口側：内径の10倍以上、出口側：内径の5倍以上設けてください。
※ウオーターハンマー、負圧条件下ではストップ弁を閉じてください。
※フランジ、ボルトナットは付属しません。

16件中 1～16件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

接続部のサイズ

寸法H(mm)

寸法G(mm)

流れ方向

流量範囲(m³/h)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

41467178

ODM-300-M-DR-5K-25A-5m3/h-PVC/BS-2

寸法A：JIS 5K 25A(フランジ挟み込み式)

230

右→左

1～5

￥152,800

￥149,000

￥163,900(税込)

36日以内出荷

返品不可

41467187

ODM-300-M-DR-5K-40A-10m3/h-PVC/BS-1

寸法A：JIS 5K 40A(フランジ挟み込み式)

235

左→右

2～10

￥159,300

￥159,000

￥174,900(税込)

36日以内出荷

返品不可

41467196

ODM-300-M-DR-5K-40A-10m3/h-PVC/BS-2

寸法A：JIS 5K 40A(フランジ挟み込み式)

235

右→左

2～10

￥159,300

￥159,000

￥174,900(税込)

36日以内出荷

返品不可

41467205

ODM-300-M-DR-5K-40A-15m3/h-PVC/BS-1

寸法A：JIS 5K 40A(フランジ挟み込み式)

235

左→右

3～15

￥159,300

￥159,000

￥174,900(税込)

36日以内出荷

返品不可

41467214

ODM-300-M-DR-5K-40A-15m3/h-PVC/BS-2

寸法A：JIS 5K 40A(フランジ挟み込み式)

235

右→左

3～15

￥159,300

￥159,000

￥174,900(税込)

36日以内出荷

返品不可

41467223

ODM-300-M-DR-5K-50A-15m3/h-PVC/BS-1

寸法A：JIS 5K 50A(フランジ挟み込み式)

240

左→右

3～15

￥168,100

￥159,000

￥174,900(税込)

36日以内出荷

返品不可

41467239

ODM-300-M-DR-5K-50A-15m3/h-PVC/BS-2

寸法A：JIS 5K 50A(フランジ挟み込み式)

240

右→左

3～15

￥168,100

￥159,000

￥174,900(税込)

36日以内出荷

返品不可

41467248

ODM-300-M-DR-5K-50A-20m3/h-PVC/BS-1

寸法A：JIS 5K 50A(フランジ挟み込み式)

240

左→右

4～20

￥168,100

￥159,000

￥174,900(税込)

36日以内出荷

返品不可

41467257

ODM-300-M-DR-5K-50A-20m3/h-PVC/BS-2

寸法A：JIS 5K 50A(フランジ挟み込み式)

240

右→左

4～20

￥168,100

￥159,000

￥174,900(税込)

36日以内出荷

返品不可

41467266

ODM-300-M-DR-5K-65A-30m3/h-PVC/BS-1

寸法A：JIS 5K 65A(フランジ挟み込み式)

255

112

左→右

6～30

￥182,300

￥179,000

￥196,900(税込)

36日以内出荷

返品不可

41467275

ODM-300-M-DR-5K-65A-30m3/h-PVC/BS-2

寸法A：JIS 5K 65A(フランジ挟み込み式)

255

112

右→左

6～30

￥182,300

￥179,000

￥196,900(税込)

36日以内出荷

返品不可

41467284

ODM-300-M-DR-5K-80A-40m3/h-PVC/BS-1

寸法A：JIS 5K 80A(フランジ挟み込み式)

260

125

左→右

8～40

￥192,500

￥189,000

￥207,900(税込)

36日以内出荷

返品不可

41467293

ODM-300-M-DR-5K-80A-40m3/h-PVC/BS-2

寸法A：JIS 5K 80A(フランジ挟み込み式)

260

125

右→左

8～40

￥192,500

￥189,000

￥207,900(税込)

36日以内出荷

返品不可

41467309

ODM-300-M-DR-5K-100A-50m3/h-PVC/BS-1

寸法A：JIS 5K 100A(フランジ挟み込み式)

270

145

左→右

10～50

￥214,300

￥209,000

￥229,900(税込)

36日以内出荷

返品不可

41467318

ODM-300-M-DR-5K-100A-50m3/h-PVC/BS-2

寸法A：JIS 5K 100A(フランジ挟み込み式)

270

145

右→左

10～50

￥214,300

￥209,000

￥229,900(税込)

36日以内出荷

返品不可

41467169

ODM-300-M-DR-5K-25A-5m3/h-PVC/BS-1

寸法A：JIS 5K 25A(フランジ挟み込み式)

230

左→右

1～5

￥152,800

￥149,000

￥163,900(税込)

36日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
