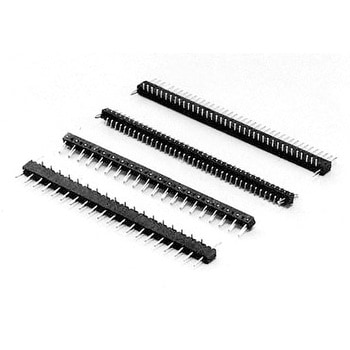

表面実装用、プリント板二段重ね用コンスルーシリーズ
表面実装用基板に使用するタイプです。
片側(半田付側)は表面実装用基板、片側(コンタクト側)は通常のスルーホール基板となります。
ピッチは1.27、2.54mmがあります。
1.27mmピッチは最大40P連結、2.54mmピッチは最大20P連結
両サイドに位置決めピンがつきます。
電気的仕様はXBシリーズと同じです。
プリント板適合スルーホール穴：0.8～0.9ΦTH仕上り径(コンタクト側)(0.85Φ中心に作って下さい。)
材質ピン部：ベリリウム銅、樹脂部：LCP樹脂黒色(UL94V-0)仕上ピン部：ニッケル下地金メッキ使用温度範囲(℃)-40～+125使用湿度範囲0～85%RH(但し結露しないこと)RoHS指令(10物質対応)対応使用可能回数50回以下(同一スルーホール穴に対して)内容量1袋(10個)
