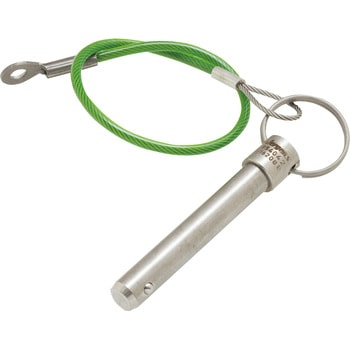

ボールロックピン
頻繁に繰り返される、加工物とパーツなどの接合をスピーディーにワンタッチ操作で完全固定、分離できます。
ボルトやリベットの代用品として、一時的な分離を迅速に行う場合や一度固定したら分離しない場合の使用に適しています。
用途位置決め、仮止め用に、・ボルトやリベットの代用品として、一時的な分離を迅速に行う場合や一度固定したら分離しない場合の使用に最適
仕様ボールロックピン
寸法H(mm)13
寸法L1(mm)9(±1)
寸法A(mm)25
寸法D(Φmm)10(-0.03/-0.13)
寸法D1(mm)11.5
寸法D2(mm)12.7
材質(ボール)SUS440C
材質(シャンク)SUS630
表面処理(シャンク)酸化(不動態)皮膜・研磨仕上
内容量1個
