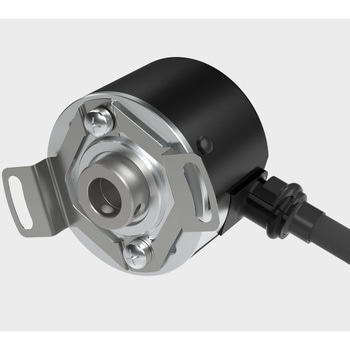

Φ38薄型ロータリエンコーダホローシャフトタイプ

外径Φ38mm/奥行き32mmの薄形設計。多彩な出力形態をご用意。小径ながら2500P/Rまでラインアップ。

軸穴径(mm): 8
質量(g): 約100(ケーブル1m含)
タイプ: ホローシャフト
最高回転数(min^-1[r.p.m]): 許容：6000
奥行(mm): 32
保護構造: IP50(防塵形)
耐電圧: コンデンサアースのため除外(電源・信号線とケース間)
コード長さ(m): 1(標準)
外径(Φmm): 38
分類: シリーズ：中空軸形
信号形式: 二相出力+原点(波形)
消費電流(mA): 50以下(無負荷時)
絶縁抵抗(MΩ): 50以上(電源・信号線とケース間)
使用周囲温度(℃): -10～80
デューティー比: 50±25%
慣性モーメント(kg・m²): 軸：0.6×10^-6
ケーブル: シールド耐油PVC
許容リップル: 3%rms以下
原点信号機: (幅)100±50%
耐振動(耐久): 変位振幅0.75mm 10～55Hz(3軸方向各1時間)
使用周囲湿度: 35%～85%RH(但し、結露しないこと)
シャフト長さ(mm): 12.3(穴深さ)
保存温度範囲(℃): -25～85
ケーブル外径(Φmm): 6
耐衝撃(m/s²): 490 11ms(3軸方向各3回計18回)
波形: (信号)二相出力+原点
起動トルク(N・m): 0.001以下(+20℃時)
位相差: 25±12.5%
許容スラスト荷重(N): 軸：20
許容ラジアル荷重(N): 軸：30
認定取得: UL、c-UL 、CE
使用周囲湿度(%RH): 35～85(結露なきこと)
内容量: 1個

132種類すべて表示中

注文コード

出力電圧(V)

電源電圧(V)

参考基準価格 (税別)	通常価格 (税別)	販売価格(税別)	販売価格(税込)

TRD-SHR1000A0

1000/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR1000A5

1000/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR1000C0

1000/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR1000C5

1000/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR1000V0

1000/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥16,980

￥8,098

アウトレット

￥8,908(税込)

残り6点です

TRD-SHR1000V5

1000/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR100A0

100/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥16,980

￥18,678(税込)

16日以内出荷

TRD-SHR100A5

100/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥16,980

￥18,678(税込)

TRD-SHR100C0

100/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR100C5

100/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR100V0

100/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR100V5

100/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR1024A0

1024/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR1024A5

1024/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR1024C0

1024/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR1024C5

1024/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR1024V0

1024/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR1024V5

1024/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR10A0

10/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR10A5

10/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR10C0

10/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR10C5

10/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR10V0

10/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR10V5

10/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR1200A0

1200/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR1200A5

1200/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR1200C0

1200/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR1200C5

1200/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR1200V0

1200/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR1200V5

1200/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR2000A0

2000/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR2000A5

2000/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥18,980

￥20,878(税込)

TRD-SHR2000C0

2000/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR2000C5

2000/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥18,980

￥20,878(税込)

16日以内出荷

TRD-SHR2000V0

2000/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥18,980

￥20,878(税込)

4日以内出荷

TRD-SHR2000V5

2000/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥18,980

￥20,878(税込)

3日以内出荷

TRD-SHR200A0

200/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥16,980

￥18,678(税込)

16日以内出荷

TRD-SHR200A5

200/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR200C0

200/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR200C5

200/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR200V0

200/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥16,980

￥18,678(税込)

16日以内出荷

TRD-SHR200V5

200/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥16,980

￥18,678(税込)

3日以内出荷

TRD-SHR20A0

20/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR20A5

20/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR20C0

20/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR20C5

20/1回転

トーテムポール

H：((電源電圧)-2.5)以上、L：0.4以下

トーテムポール出力

DC10.8～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR20V0

20/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR20V5

20/1回転

ラインドライバ

H：2.5以上、L：0.5以下

ラインドライバ出力

DC4.75～5.25

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR240A0

240/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥16,980

￥18,678(税込)

4日以内出荷

TRD-SHR240A5

240/1回転

NPNオープンコネクタ

L：0.4以下

NPNオープンコレクタ出カ

DC4.5～26.4

￥16,980

￥18,678(税込)

4日以内出荷

各品番毎の詳細は注文コードをクリックしてください
