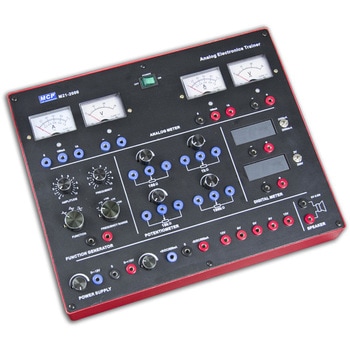

基礎学習キット M21-2000

Name: 基礎学習キット M21-2000
Brand: MCP

高レベル、高品質のアナログトレーニングシステム
アナログ実験のすべての必須機能を組み合わせ
アナログメータ、デジタルメータ、ファンクションジェネレータ、
ポテンショメータ、スピーカ、DC電源搭載

用途

1.アナログメーター：
A. 交流電流計：0～1A～5A
B. 交流電圧計：0～30V
C. 直流電流計：0～100mA～1A
D. 直流電圧計：0～30V
2. 3 1/2桁デジタルメーター：
A. 直流電流計：0～2000μA～2000mA
B. 直流電圧計：0～2V～200V
3.ファンクションジェネレータ：
(A)周波数範囲：
1Hz～10Hz
10Hz～100Hz
100Hz～1kHz
1kHz～10kHz
10kHz～100kHz
(B)振幅
正弦波出力：0～10Vp-p可変
三角波出力：0～10Vp-p可変
方形波出力：0～10Vp-p可変
4.ポテンショメータ：
A. 可変抵抗VR1=100Ω
B. 可変抵抗VR2=1kΩ
C. 可変抵抗VR2=10kΩ
D. 可変抵抗VR2=100kΩ
5.スピーカー：
負荷のために使用される直径2-1/2インチ、8Ω/0.5W
6.電源：
A. 固定DC出力：+ 5V、500A
B. 固定DC出力：-5V、500mA
C. 可変DC出力：0～+ 15V、1A
D. 可変DC出力：0～-15V、1A
E. 固定AC出力：12V-6V-0-6V-12V
7.他の標準付属品：
(1)電源コード
(2)取扱説明書

仕様【1.アナログメーター】A.交流電流計:0～1A～5A、B.交流電圧計:0～30V、C.直流電流計:0～100mA～1A、D.直流電圧計:0～30V【2.3 1/2桁デジタルメーター】A.直流電流計:0～2000μA～2000mA、B.直流電圧計:0～2V～200V【3.ファンクションジェネレータ】(A)周波数範囲:1Hz～10Hz、10Hz～100Hz、100Hz～1kHz、1kHz～10kHz、10kHz～100kHz(B)振幅/正弦波出力:0～10Vp-p可変、三角波出力:0～10Vp-p可変、方形波出力:0～10Vp-p可変【4.ポテンショメータ】A.可変抵抗VR1=100Ω、B.可変抵抗VR2=1kΩ、C.可変抵抗VR2=10kΩ、D.可変抵抗VR2=100kΩ【5.スピーカー】負荷のために使用される直径2-1/2インチ、8Ω/0.5W【6.電源】A.固定DC出力:+5V、500A、B.固定DC出力:-5V、500mA、C.可変DC出力:0～+15V、1A、D.可変DC出力:0～-15V、1A、E.固定AC出力:12V～6V～0～6V～12V 付属品(1)電源コード、(2)取扱説明書質量(kg)4.5 電源(V)AC100 50Hz/60Hz 寸法(幅W×高さH×奥行D)(mm)258×95×334 内容量1個
