SPNO， PCB 30A ， 12VDC

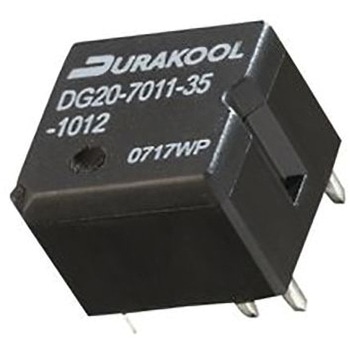

仕様Willow Durakool DG20シリーズ車載リレー. Willow Durakool DG20シリーズミニチュア車載パワーリレーは、想定寿命の長い非ラッチコイルを備えています。 DG20リレーは、突入電流に対する高い耐性があり、基板実装用に設計されています。 超小型車載リレー 突入電流に対する高い耐性 基板実装 RoHS対応。リリース電圧：最小0.1(最小0.125 6VDC coil)
質量(g)4
接点構成SPST-NO (1 N/O、1 Form A)
寸法(長さL×幅W×高さH)(mm)12.9×12×9.9
定格消費電力(W)0.55
接続方法PCB Mounting
連続最大許容電流30A@12VDC
保存温度(℃)-40～155
絶縁抵抗(MΩ)100 at 500VDC、50%RH
耐衝撃性30g、6ms
接点材質AgSnOInO
コイル抵抗(Ω)254(±10%)
最大許容電圧(V)26DC
コイル電圧(V)12DC
動作温度(℃)-40～105
保護IP67
機械的寿命1×107
RoHS指令(10物質対応)対応
アプリケーション車載
電気的寿命1×105
耐震性6g、10Hz-500Hz
ターミナルタイプ基板ピン
スイッチング電流(A)(Max)(Make)50/(break)30、(Min)0.5
スイッチング電圧(V)(Max)16DC、(Min)12DC
最大動作電圧(V)6.9DC
絶縁電圧(Vrms)500/1min
最小電圧制御(V)1.2DC
最大リリース時間(ms)1.5
抵触抵抗(初期値)(mΩ)100 max.at 0.1A/6VDC
時間(ms)(操作)3
内容量1個
