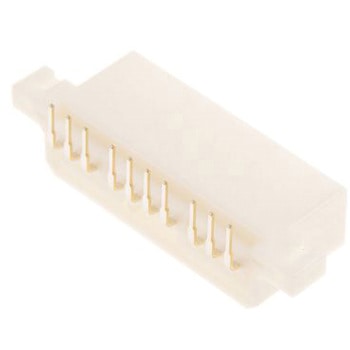

TE Connectivity コネクタハウジング メス 10極 1列 Multilock 070シリーズ
- 仕様
- TE Connectivity 3.5 mm MULTILOCK 070シリーズ車載コネクタ. MULTILOCK 070シリーズ車載コネクタは、ミニチュアデザインで、車載のワイヤ対ワイヤ及びワイヤ対基板用途向けに設計されています。 MULTILOCK 070シリーズは、コンタクト芯が高密度3.5 mmのコンパクト設計で、耐久性が高く、取り扱いが簡単です。 MULTILOCK 070車載コネクタのハウジングは、かん合時や取り外し時に発生するこじりによる損傷からコンタクトを保護します。 MULTILOCK 070プラグ及びレセプタクルハウジングは、ハウジングランスデザインなので、ランスレスコンタクトを使用できます。 ランスレスコンタクトを使用すると、挟み込みを防止し、ランスの変形を無視できます。 MULTILOCK 070コネクタの最大の特長はロッキング機構です。 標準MULTILOCK 070プラグ及びレセプタクルハウジングは、ワイヤ側に一体型ダブルロック機構を備え、しっかりとコンタクトを保持します。 MULTILOCK 070 Mk IIプラグハウジングは、2枚のダブルロックプレートから構成されるロッキング機構を備え、コンタクトをしっかりと保動し、中途半端な挿入を防止します。 MULTILOCK 070シリーズの車載コネクタは、プラグ、レセプタクルハウジング、及び基板ヘッダから構成され、ワイヤ対ワイヤ及びワイヤ対基板接続用途で使用します。 プラグハウジングにはメス圧着コンタクトが必要です。レセプタクルハウジングにはオスタブコンタクトが必要です。 圧着コンタクトは別売りです。. 特長と利点. コンパクトで耐久性の高いデザイン 高密度 (3.5 mmピッチ) ハウジングランスデザイン こじりによる損傷からコンタクトを保護 一体型ダブルロッキングシステム. 用途. MULTILOCK 070シリーズの車載コネクタは、各種の車載機器で使用できるように設計されています。 主な用途には、パワートレインシステム、安全性及びセキュリティシステム、利便性、ドライバ情報、ボディ及びシャーシシステムなどがあります。
- 長さ(mm)
- 56.8
- 幅(mm)
- 12.5
- 取付方式
- スルーホール
- シリーズ
- MULTILOCK 070
- 深さ(mm)
- 18.6
- 材質(ハウジング)
- PBT
- 行数
- 1
- コンタクト数
- 10
- RoHS指令(10物質対応)
- 対応
- オス・メス
- メス
- ボディ向き
- ライトアングル
- 併用可能製品
- MULTILOCK電線対基板コネクタ
