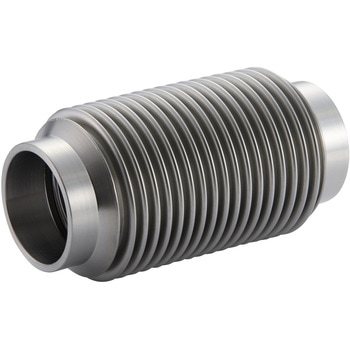

パイプエンド成形ベローズ

真空規格・各種汎用継手部品

用途真空配管・真空機器との接続にご使用いただけます。板厚(mm)0.15 材質フレキ/ベローズ：SUS 316L、チューブ/パイプ：SUS 316 RoHS指令(10物質対応)対応内容量1個

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 PE20FB95 PE32FB105 PE50FB115 PE65FB120 PE80FB130 PE100FB130	チューブ/パイプサイズ選択解除 20A 32A 50A 65A 80A 100A	寸法A(mm) 選択解除 27.2 42.7 60.5 76.3 89.1 114.3	寸法B(mm) 選択解除 23 37.1 54.9 70.3 83.1 108.3	寸法C(mm) 選択解除 33 58 65 80 109 125	寸法D(mm) 選択解除 22.5 42.7 49.5 61 89.7 105.5	寸法L(mm) 選択解除 95 105 115 120 130	寸法L1(mm) 選択解除 65 75 85 90 100	作動範囲(mm) 選択解除 85-100 90-120 100-130 110-150	ばね定数(N/mm) 選択解除 2.6 3.5 3.6 3.9 4.7 4.8	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
53346966	PE100FB130	100A	114.3	108.3	125	105.5	130	100	110-150	4.7	オープン	￥48,980	￥48,980	￥53,878 （税込）	5日以内出荷メーカー直送返品不可代引不可地域運賃
53346975	PE20FB95	20A	27.2	23	33	22.5	95	65	85-100	4.8	オープン	￥18,980	￥18,980	￥20,878 （税込）	5日以内出荷メーカー直送返品不可代引不可特別運賃
53346984	PE32FB105	32A	42.7	37.1	58	42.7	105	75	90-120	3.5	オープン	￥23,980	￥23,980	￥26,378 （税込）	5日以内出荷メーカー直送返品不可代引不可特別運賃
53346993	PE50FB115	50A	60.5	54.9	65	49.5	115	85	100-130	3.6	オープン	￥24,980	￥24,980	￥27,478 （税込）	5日以内出荷メーカー直送返品不可代引不可特別運賃
53347009	PE65FB120	65A	76.3	70.3	80	61	120	90	100-130	2.6	オープン	￥35,980	￥35,980	￥39,578 （税込）	5日以内出荷メーカー直送返品不可代引不可特別運賃
53347018	PE80FB130	80A	89.1	83.1	109	89.7	130	100	110-150	3.9	オープン	￥45,980	￥45,980	￥50,578 （税込）	5日以内出荷メーカー直送返品不可代引不可特別運賃
